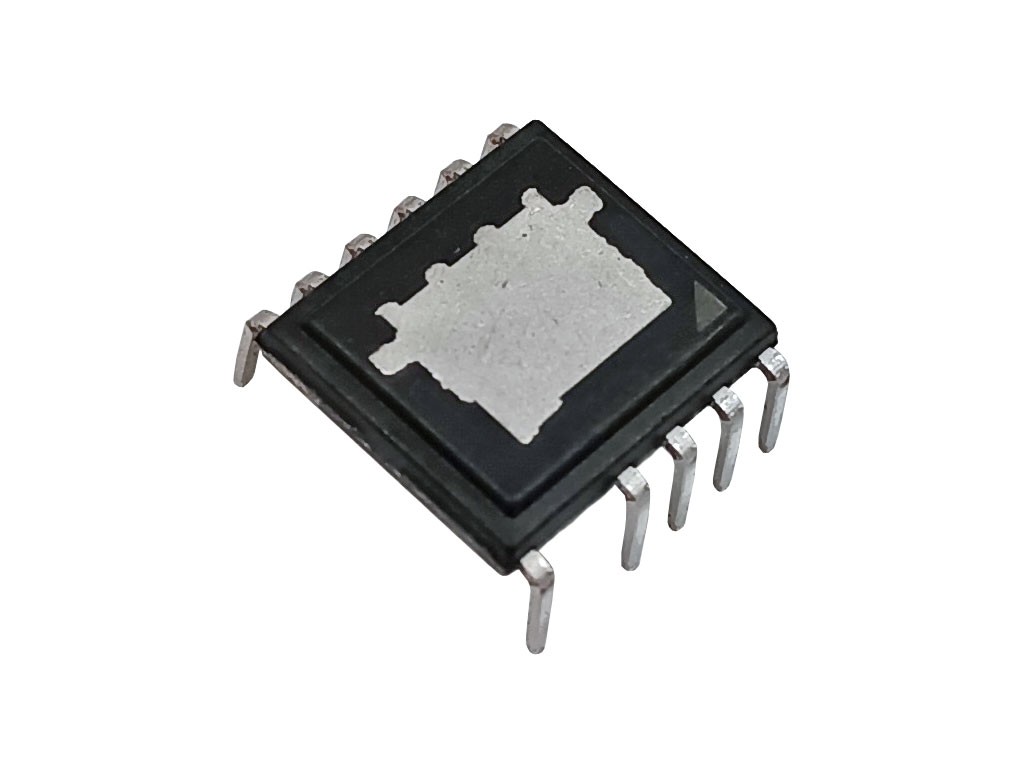

TOP267VG - Integrovaný off-line spínač
Katalógové číslo:
3000251100
Výkonný integrovaný obvod spínače pre efektívne napájanie s nízkou spotrebou. Celý popis
5,69 €
bez DPH: 4,63 €
Nie je na sklade
Možnosti doručenia
Momentálne nedostupné na predajniach
TOP267VG - Integrovaný off-line spínač
TOP267VG je výkonný obvod určený pre napájanie spotrebičov, ako je napríklad chladnička Samsung RB29FERNDSS. Tento spínač patrí do série TOPSwitch-JX od Power Integrations a využíva technológiu EcoSmart™, ktorá zabezpečuje nízku spotrebu v pohotovostnom režime (< 100 mW pri 265 VAC). Ponúka výkon až 750 mW pri 1 W vstupe (~230 VAC).
Vďaka integrovanému MOSFET tranzistoru s napätím 725 V, viacúrovňovému PWM riadeniu (132/66 kHz), efektívnemu režimu soft-start a rôznym ochranným mechanizmom (OCP, OVP, SCP) umožňuje návrh kompaktných a spoľahlivých napájacích riešení.
TOP267VG je dodávaný v eDIP-12 puzdre, ktoré je vhodné pre horizontálnu montáž a ponúka možnosť použitia externého chladiča pre zabezpečenie optimálnej tepelnej odolnosti. Jeho výkonná kapacita dosahuje až 44 W, typicky 19–32 W pri bežnej implementácii na PCB pri 230 VAC.
Technické parametre:
TOP267VG je výkonný obvod určený pre napájanie spotrebičov, ako je napríklad chladnička Samsung RB29FERNDSS. Tento spínač patrí do série TOPSwitch-JX od Power Integrations a využíva technológiu EcoSmart™, ktorá zabezpečuje nízku spotrebu v pohotovostnom režime (< 100 mW pri 265 VAC). Ponúka výkon až 750 mW pri 1 W vstupe (~230 VAC).
Vďaka integrovanému MOSFET tranzistoru s napätím 725 V, viacúrovňovému PWM riadeniu (132/66 kHz), efektívnemu režimu soft-start a rôznym ochranným mechanizmom (OCP, OVP, SCP) umožňuje návrh kompaktných a spoľahlivých napájacích riešení.
TOP267VG je dodávaný v eDIP-12 puzdre, ktoré je vhodné pre horizontálnu montáž a ponúka možnosť použitia externého chladiča pre zabezpečenie optimálnej tepelnej odolnosti. Jeho výkonná kapacita dosahuje až 44 W, typicky 19–32 W pri bežnej implementácii na PCB pri 230 VAC.
Technické parametre:
- Typ: Integrovaný off-line spínač (flyback)
- Séria: TOPSwitch-JX
- Výrobca: Power Integrations
- Izolačná kategorizácia: Izolovaný (flyback topology)
- Napájací MOSFET: 725 V
- Přepínacia frekvencia: 66 kHz / 132 kHz režimy
- Výstupný výkon: až 44 W (otvorené návrhy), 19–32 W na PCB pri +50 °C
- Režim EcoSmart: Áno – spotreba v no-load < 100 mW
- Funkcie ochrany: SCP / OCP / OPP / OVP / OTP / Auto-restart
- Puzdro: eDIP-12 (DIP-12 s vystupujúcim chladičom)
- Výstupné napätie: typicky 12 V (podľa návrhu)
- Teplotný rozsah: −40 °C až +150 °C
