PWM regulátor otáčok stejnosmerných motorov 12-40V 10A
Katalógové číslo:
460M001500
Značka:
NC
PWM regulátor otáčok pre DC motory, 12-40V, 10A, plynulá regulácia. Celý popis
Nedostupné

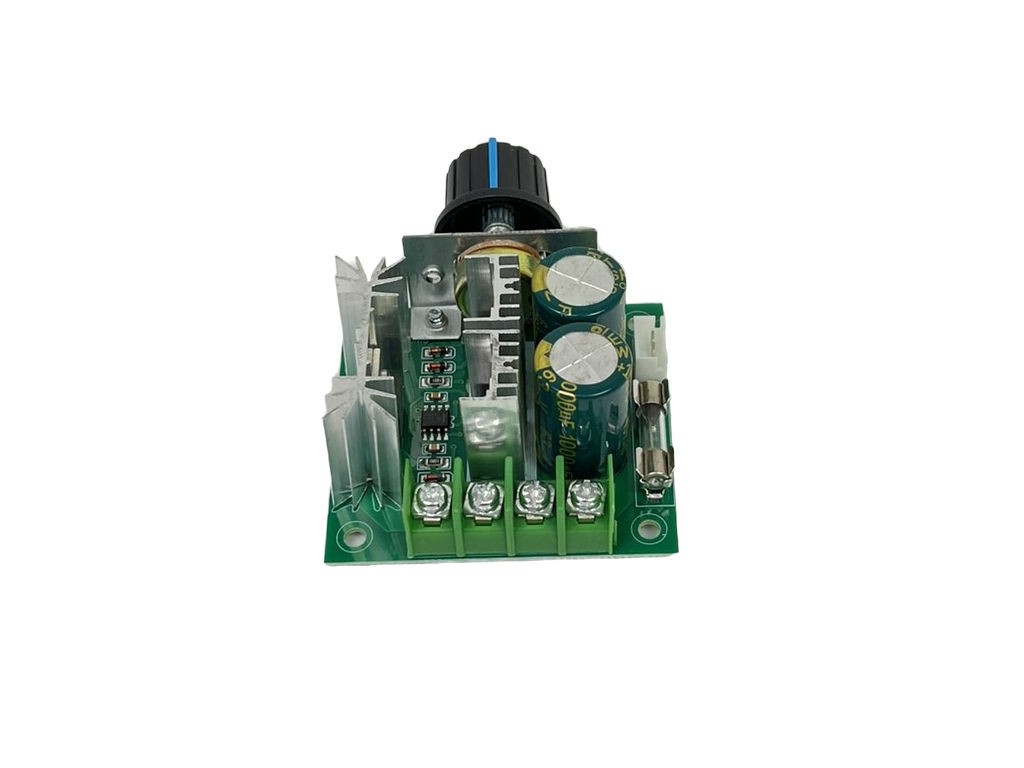

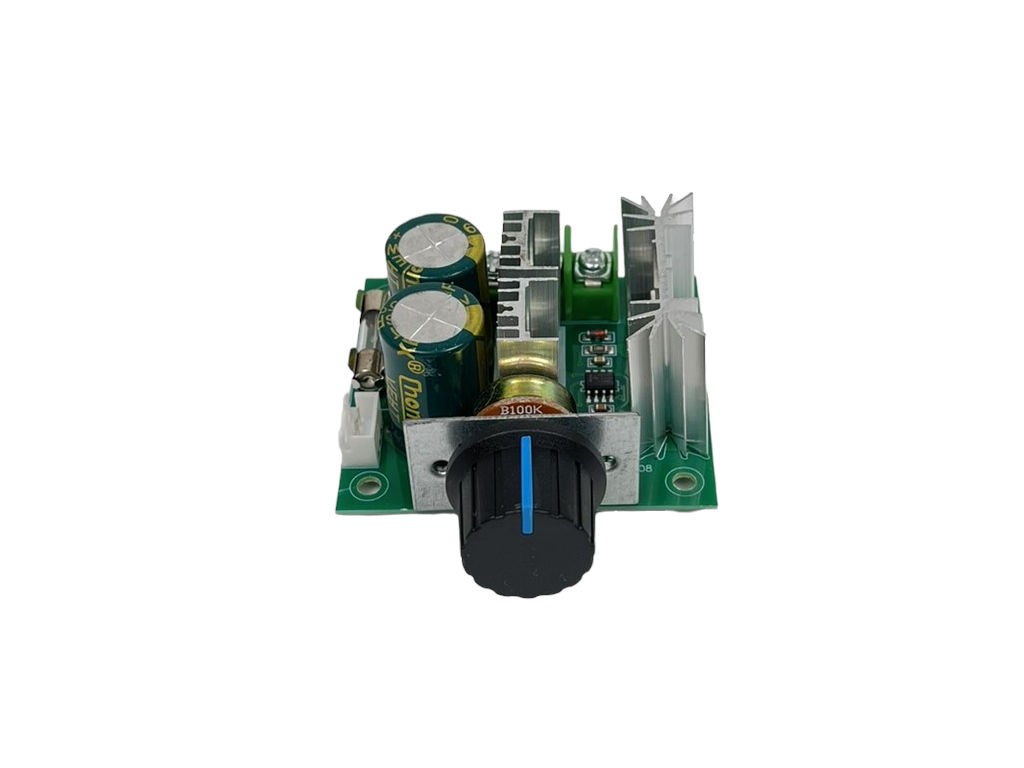

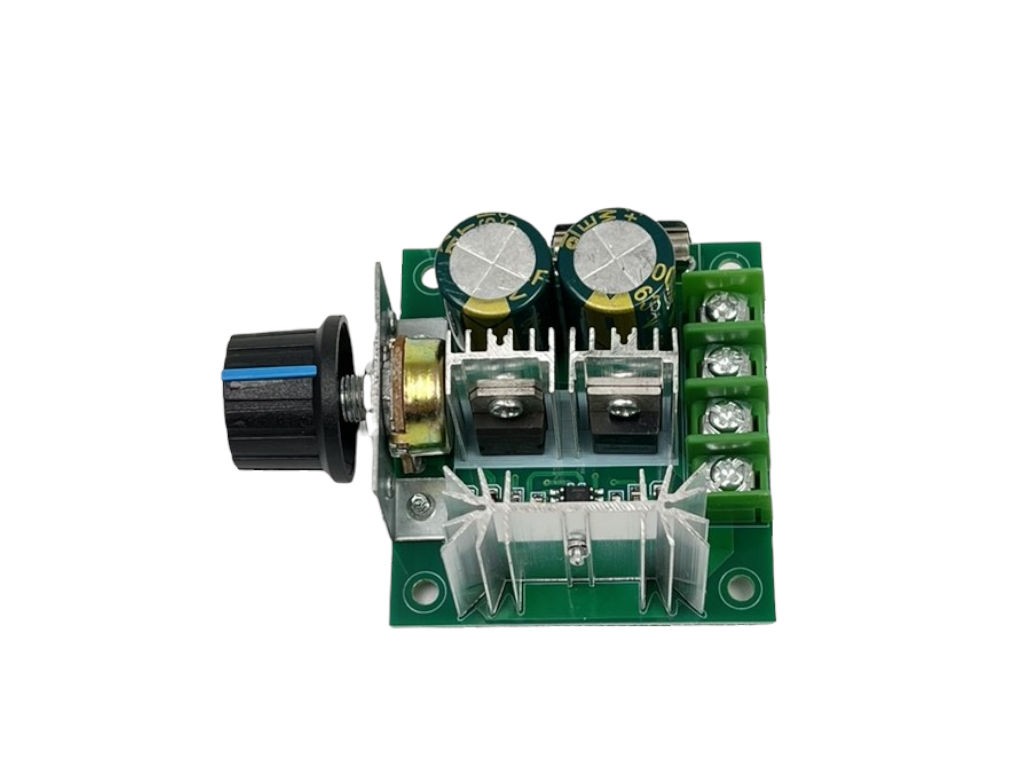

PWM regulátor otáčok stejnosmerných motorov 12-40V 10A
Impulzný PWM regulátor pre stejnosmerné motory. Tento regulátor umožňuje plynulú reguláciu otáčok nízkonapěťových elektromotorov, ktoré sa využívajú najmä vo stejnosmerných vŕtačkách, modeloch áut, lodí, pohonoch stĺpačov a elektrickom náradí.
Výstupný prúd od 0 do 10A je možné plynule nastavovať pomocou potenciometra. Tento regulátor nemá potenciometer s mechanickým vypínačom a obsahuje ochrannú poistku.
Technické parametre:
Napájacie napätie: DC 12 – 40V
Max. výstupný prúd: 10A
Rozsah regulácie: 1–100% zmenou šírky pulzu
Frekvencia PWM: 3 kHz
Prúdový odber (stand-by): 20mA
Rozmery PCB: 73 × 60 × 30mm / 58g
Zapojenie:
Motor + .... Motor
Motor - .... Motor
Power + Napájanie +
Power - Napájanie -
Pri zapojení nezáleží na polarite pripojenia stejnosmerného motoru. Pri opačnom zapojení sa motor otáča na druhú stranu. Rýchlosť otáčania motora sa reguluje potenciometrom.
Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
