PWM regulátor otáčok pre stejnosmerné motory 6-24V 3A
Katalógové číslo:
460M001600
Značka:
NC
PWM regulátor otáčok pre DC motory 6-24V, 3A, obojsmerný s plynulou reguláciou. Celý popis
Nedostupné
PWM regulátor otáčok pre stejnosmerné motory 6-24V 3A
Tento impulzný PWM regulátor je určený pre plynulú reguláciu otáčok nízkonapěťových stejnosmerných motorov. Je ideálny pre použitie v aplikáciách ako sú vŕtačky, modely áut, lodí, pohony stĺpačov, grily a elektrické náradie.

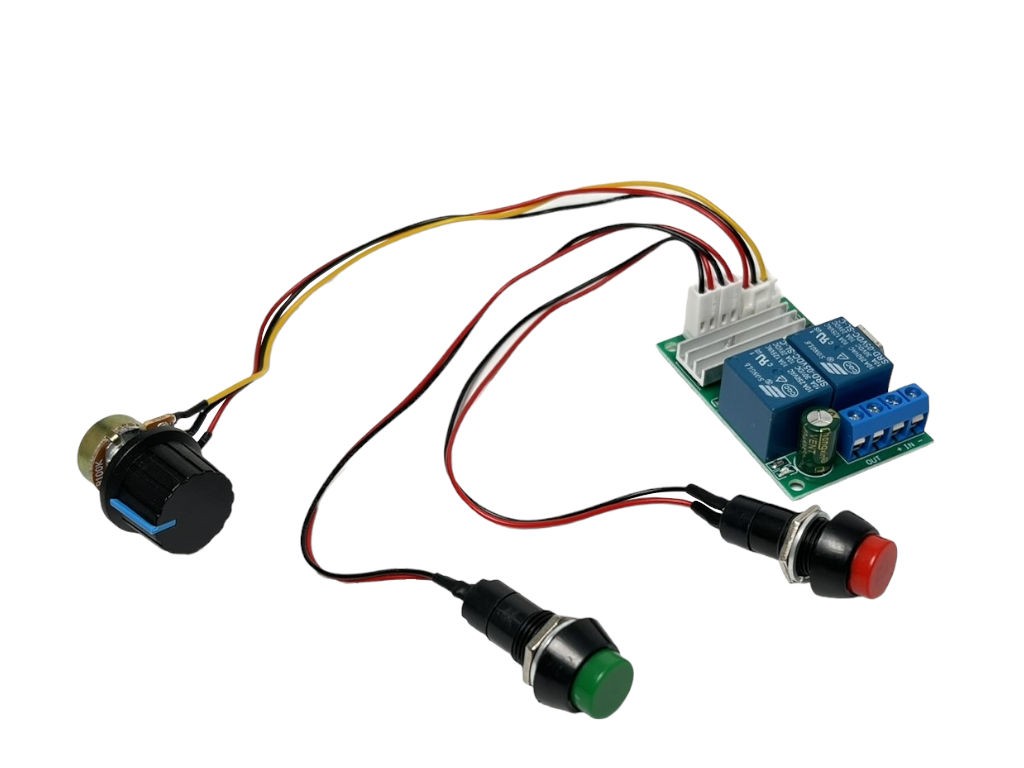

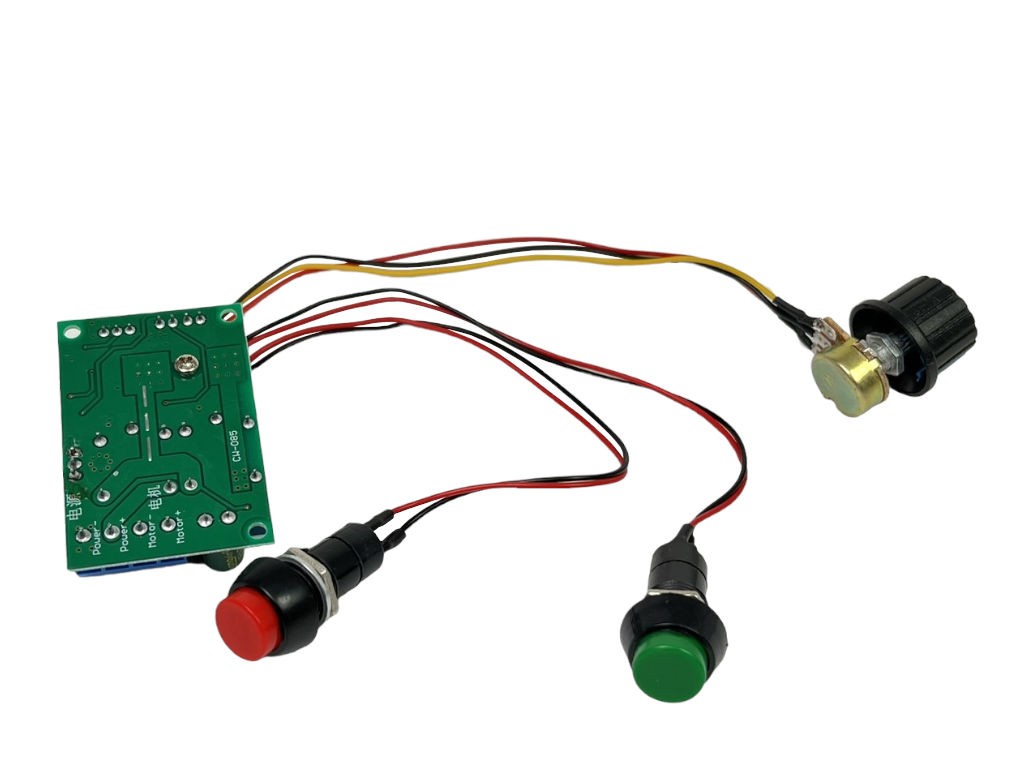

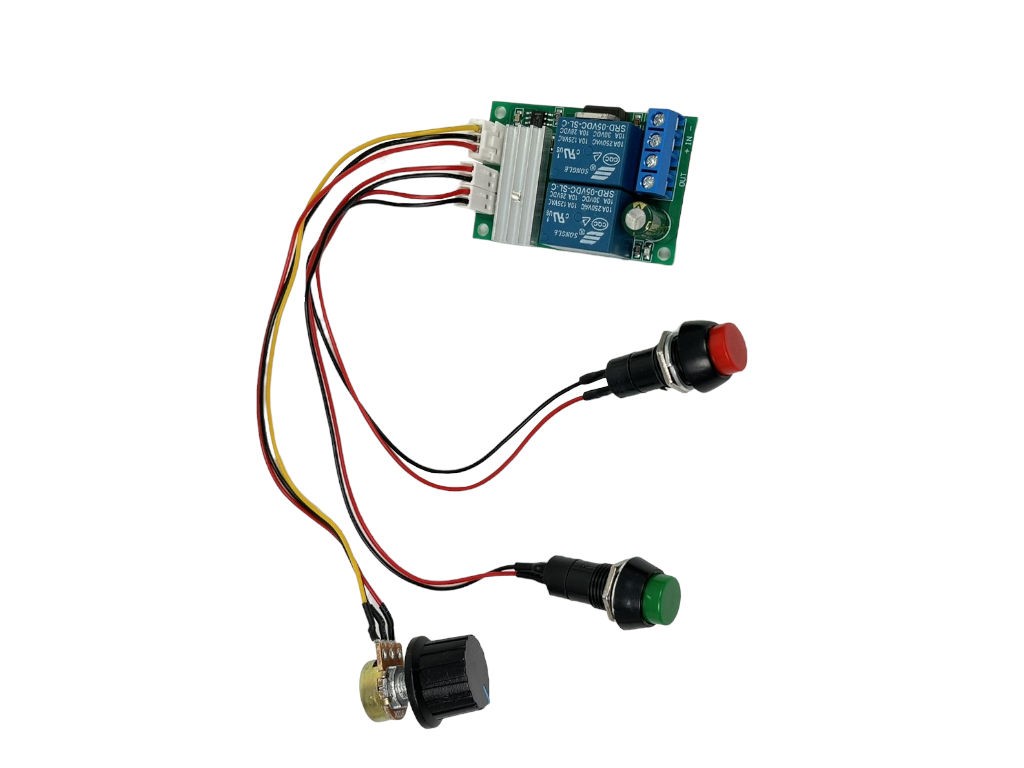

Výstupný prúd až 3A sa dá ľahko nastavovať pomocou potenciometra. Regulátor obsahuje prepínače pre voľbu smeru otáčania motora (zelený pre ľavý chod, červený pre pravý chod).
Technické parametre:
Napájacie napätie: DC 6–24V
Max. výstupný prúd: 3A
Rozsah regulácie: 1–100% zmenou šírky pulzu
Rozmery PCB: 57 × 36 × 19mm / 55g
Zapojenie:
OUT - Motor
OUT - Motor
IN+ Napájanie +
IN- Napájanie -
Pri zapojení nezáleží na polarite pripojenia motora. Pri opačnom zapojení sa motor otáča na druhú stranu. Rýchlosť otáčania motora sa reguluje potenciometrom a dá sa vypnúť pomocou vypínača.
Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
