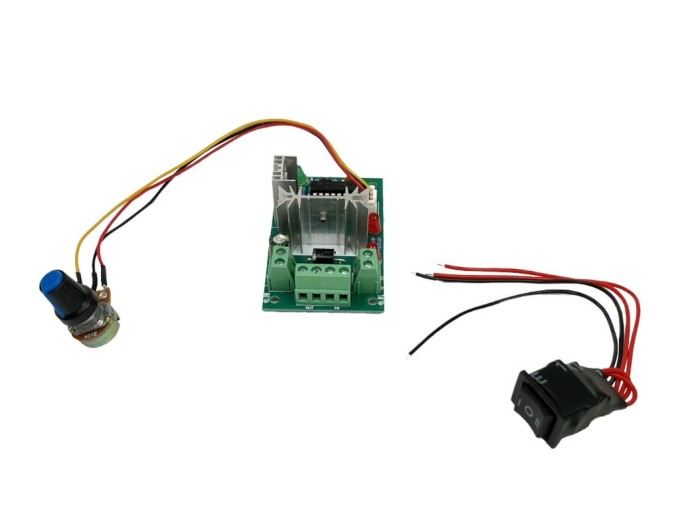

PWM regulátor otáčok pre stejnosmerné motory 10-30V 3A obousmerný
Katalógové číslo:
460M001300
Značka:
NC
Obousmerný PWM regulátor otáčok pre DC motory, napätie 10-30V, prúd 3A. Celý popis
7,52 €
bez DPH: 6,11 €
Na sklade 9 ks
Možnosti doručenia
Skladem na prodejně
AME Hradec Králové
PWM regulátor otáčok pre stejnosmerné motory 10-30V 3A obousmerný

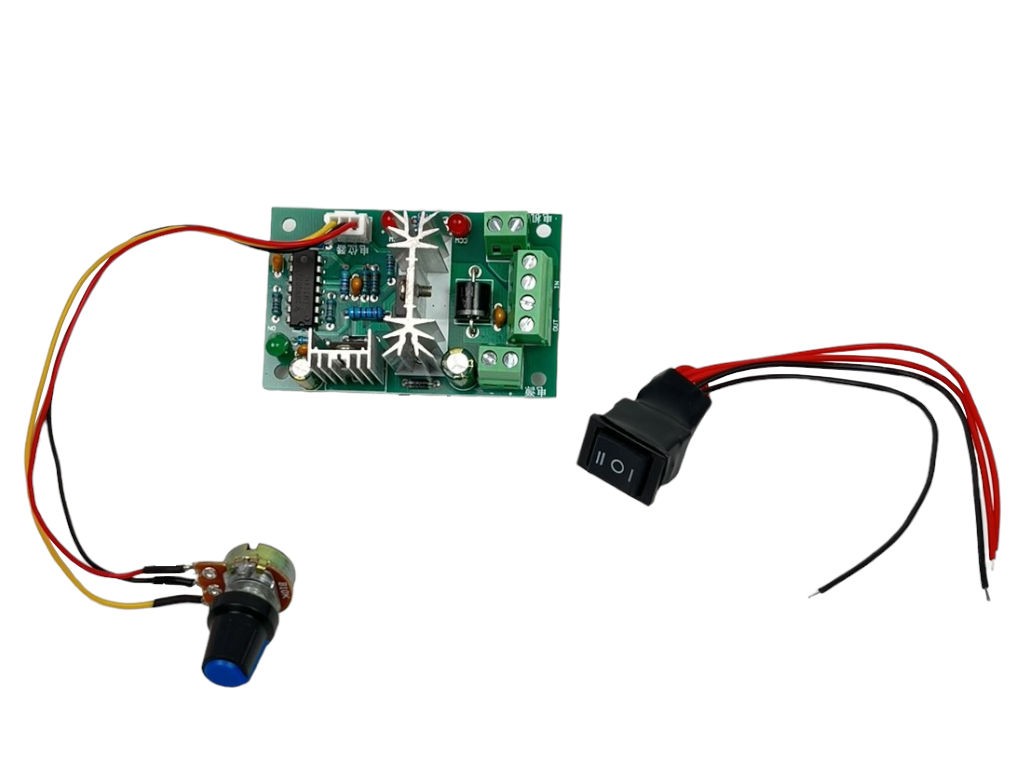

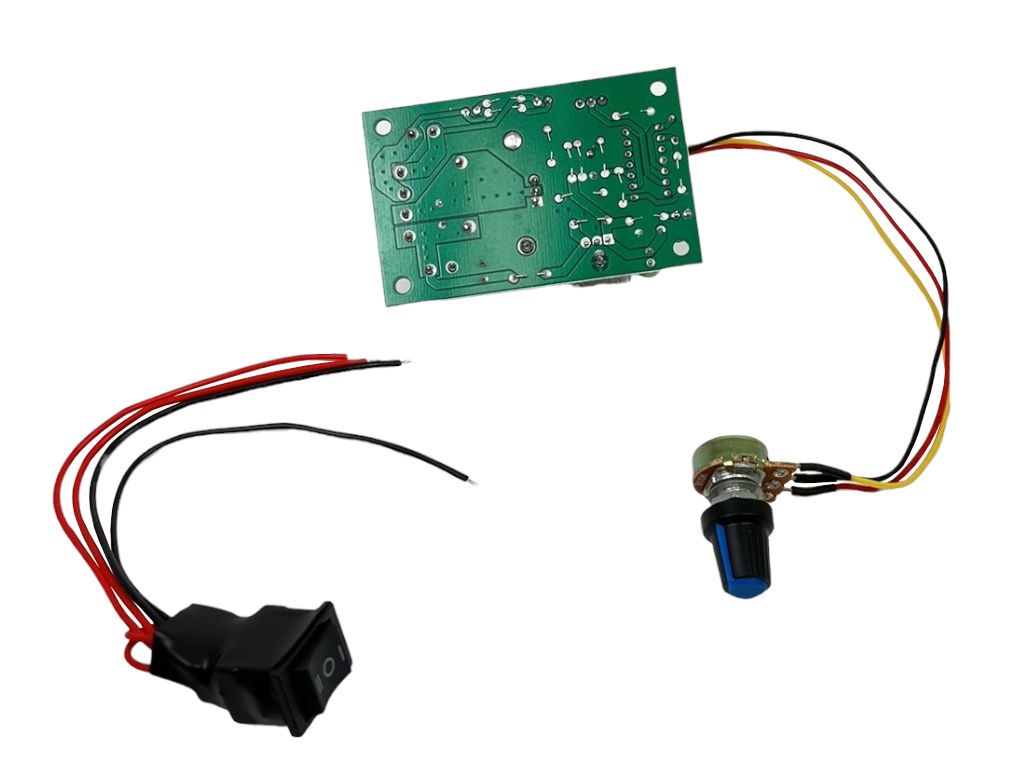

Impulzný PWM regulátor určený pre stejnosmerné motory. Umožňuje plynulú reguláciu otáčok nízkonapäťových elektromotorov, ktoré sa často používajú vo vŕtačkách, modeloch áut, lodí, pohonoch stĺpov, griloch a elektrickom náradí.
Výstupný prúd je možné plynule nastaviť v rozsahu 0-3A pomocou potenciometra. Prepínače umožňujú voľbu ľavého alebo pravého chodu.
Technické parametre:
Napájacie napätie: DC 10–30V
Max. výstupný prúd: 3A trvale / 4A špičkovo
Rozsah regulácie: 1–100% zmenou šírky pulzu
Frekvencia PWM: 500 kHz
Maximálny výkon (špičkový): 120W
Rozmery PCB: 73.5 × 45.5 × 30mm / 58g
Zapojenie:
M1 - Motor
M2 - Motor
+ Napájanie +
- Napájanie -
IN - čierne vodiče prepínača smeru otáčania
OUT - červené vodiče prepínača smeru otáčania
Pri zapojení nezáleží na polarite pripojenia stejnosmerného motoru. Pri opačnom zapojení sa motor otáča na druhú stranu. Rýchlosť otáčania sa reguluje potenciometrom a možno ju vypnúť vypínačom.
Výrobok nie je samostatne funkčný celok a vyžaduje odbornú montáž.
