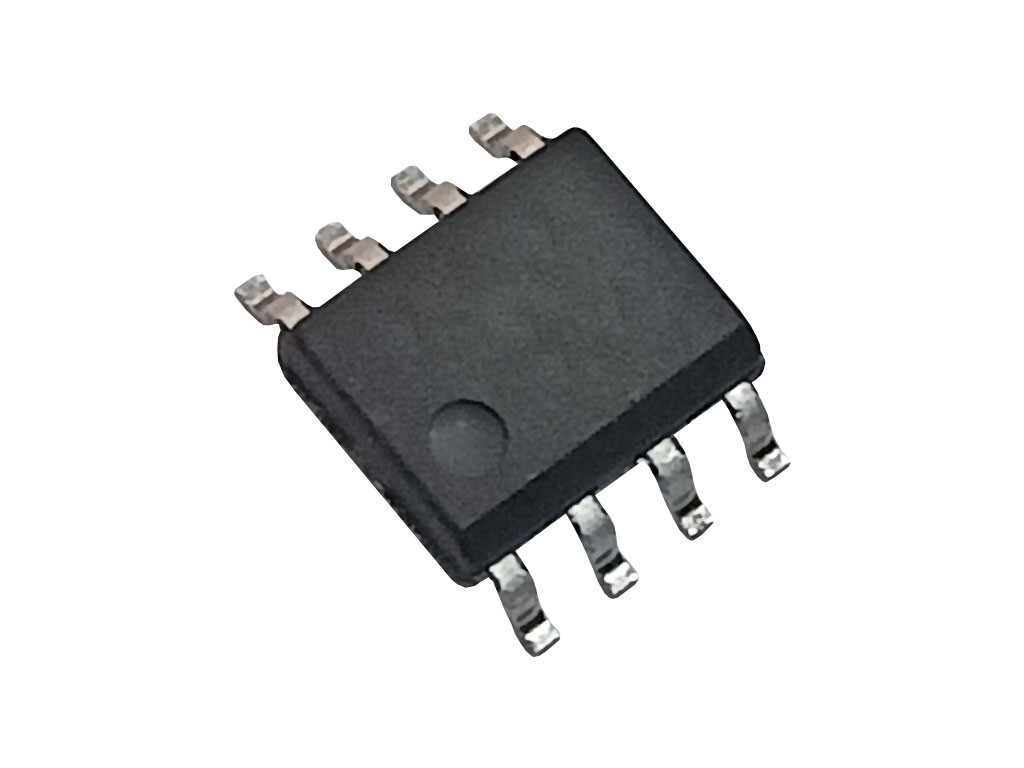

OB2225MCP PWM riadiaci integrovaný obvod SOP-8

Name: OB2225MCP PWM riadiaci integrovaný obvod SOP-8
SKU: 3000135400
Price: 2.97 EUR
Availability: InStock

Katalógové číslo: 3000135400

Vysoko presný PWM výkonový spínač OB2225MCP pre AC/DC buck a buck-boost zdroje s púzdrom SOP-8. Celý popis

2,97 €

bez DPH: 2,41 €

Na sklade 10 ks

Možnosti doručenia

Skladem na prodejně AME Hradec Králové

2,97 €

Obľúbené

Vytlačiť stránku

Informácie o produkte Súbory Recenze Dotaz na produkt

Informácie o produkte

OB2225MCP PWM riadiaci integrovaný obvod SOP-8 OB2225M je presný a cenovo efektívny PWM výkonový spínač určený pre neizolované AC/DC buck a buck-boost aplikácie. Integrovaný obvod kombinuje prúdový PWM kontrolér a vysokonapäťový bipolárny tranzistor v kompaktnom púzdre SOP-8, čo znižuje počet externých súčiastok a náklady na návrh zdroja. Optimalizovaný pre univerzálny AC vstup a stabilný 12V výstup, vhodný pre malé domáce spotrebiče, nízkovýkonové offline spínané zdroje a ako náhrada lineárnych regulátorov či RCC riešení. Podporuje current mode control, konštantný výkon pri preťažení a vysokú účinnosť pri nízkej záťaži vďaka frequency reduction a burst mode režimu. Pre zlepšenie EMI využíva frequency shuffling a soft base driver dizajn. Disponuje soft startom a širokou sadou ochrán vrátane ochrany proti skratu, prúdového obmedzenia po cykloch, prepätiu VDD, podpätiu UVLO a tepelnej ochrany OTP s automatickým obnovením. Hlavné výhody produktu:

PWM výkonový spínač pre AC/DC buck a buck-boost zdroje
Univerzálny AC vstup a regulovaný 12V výstup
Púzdro SOP-8
Nízky štartovací aj prevádzkový prúd
Typická spínacia frekvencia 40 kHz
Burst mode a frequency reduction pre vyššiu účinnosť
Frequency shuffling pre zlepšenie EMI
Soft start pri zapnutí
Ochrana proti skratu, preťaženiu, prepätiu a prehratiu
Vhodné pre malé domáce spotrebiče a offline SMPS

Technické parametre: Označenie: OB2225M Typ súčiastky: PWM výkonový spínač Kategória: Riadiace IO pre AC/DC zdroje Použitie / topológia: neizolovaný buck, buck-boost Púzdro: SOP-8 Bez olova: áno Vstupné napätie: univerzálny AC vstup 90–264 VAC Výstupné napätie: 12 V Maximálny výstupný prúd aplikácie: 200 mA Typ riadenia: current mode PWM Typická spínacia frekvencia: 40 kHz Minimálna spínacia frekvencia: 20 kHz Frequency shuffling: áno Burst mode: áno Soft start: áno Leading Edge Blanking (LEB): áno Obmedzenie prúdu: cycle-by-cycle current limiting Ochrana proti skratu: áno Ochrana proti prepätiu VDD (OVP): áno Ochrana proti podpätiu VDD (UVLO): áno Tepelná ochrana (OTP): áno Automatické obnovenie po ochrane: áno Konštantný výkon pri preťažení: áno Odporúčané napájacie napätie VDD: 5,5–12 V Štartovací prúd: 10 µA Prevádzkový prúd: 1,5 mA VDD regulačné napätie: 12,6 V UVLO zapnutie: 14 V UVLO vypnutie: 15,5 V Prahové prepätie VDD: 17 V Prierazné napätie kolektor-emitor (Vceo): 450 V Prierazné napätie kolektor-báza (Vcbo): 700 V Maximálny špičkový kolektorový prúd: 1,0 A Maximálny budicí prúd: 60 mA Prevádzková teplota okolia: -40 až +85 °C Prevádzková teplota prechodu: -40 až +150 °C Maximálna teplota spájkovania: 260 °C / 10 s
