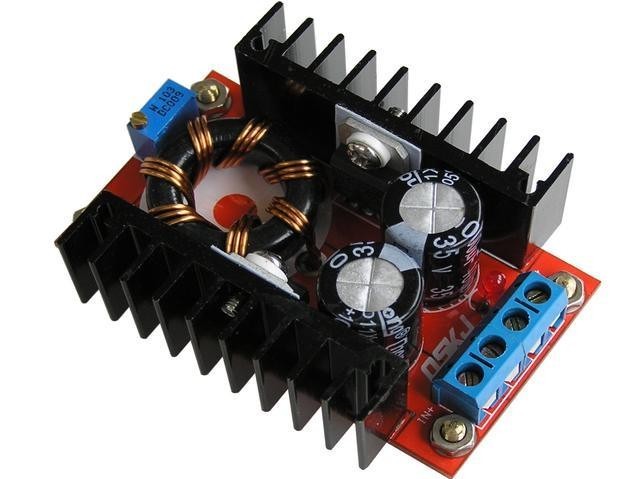

Nastaviteľný step-up modul 10-32V / 12-35V / 150W / 6A
Katalógové číslo:
460M066800
EAN kód:
8596425084265
Modul s nastaviteľným výstupom 12-35V, max 6A, rozmery 58x70mm. Celý popis
Nedostupné
Nastaviteľný step-up modul 10-32V / 12-35V / 150W / 6A
Modul impulzného zdroja STEP-UP je určený pre univerzálne použitie s možnosťou nastavenia výstupného napätia pomocou viaceotáčkového trimru. Maximálny vstupný prúd činí 15A, odporúčame však používať modul s maximálnym vstupným prúdom do 10A. Teplota modulu a odoberaný prúd majú priamu závislosť na vstupnom napätí a jeho pomere k výstupnému napätiu.
Technické parametre:
Vstupné napätie: 10 - 32V
Výstupné napätie: 12 - 35V
Odporúčaný výstupný prúd: do 5A
Maximálny výstupný prúd: 6A
Maximálny vstupný prúd: 15A
Spotreba na prázdno: 10mA
Prevádzková teplota modulu:
vstupné napätie 12V/2,0A, výstupné napätie 19V/1,3A, teplota 33 °C
vstupné napätie 12V/8,5A, výstupné napätie 19V/5,1A, teplota 75°C
Modul využíva diskrétne súčiastky a riadiaci obvod UC3843A, čo uľahčuje prípadné opravy.
