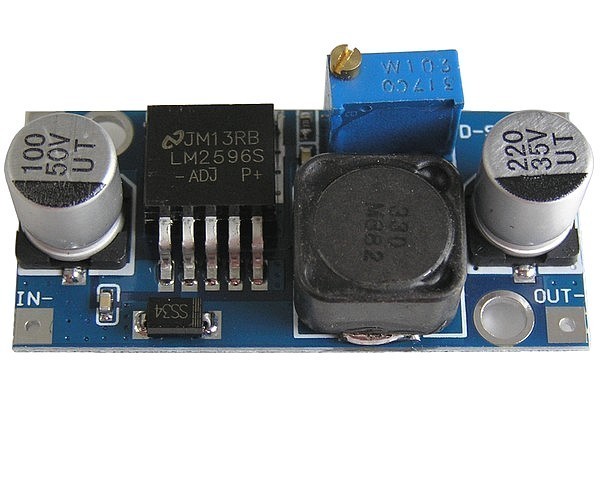

Nastaviteľný step-down modul 1,2 - 37V / 1,5A (3A) SMD
Katalógové číslo:
460M036200
Modul s nastaviteľným napätím 1,2 - 37V, maximálny prúd 3A, vhodný pre opravy TV. Celý popis
1,93 €
bez DPH: 1,57 €
Na sklade > 25 ks
Možnosti doručenia
Skladem na prodejně
AME Hradec Králové
1,93 €
Nastaviteľný step-down modul 1,2 - 37V / 1,5A (3A) SMD
Vstupné napätie: 5 - 40V, Výstupné napätie: 1,2 - 37V, Rozmery: 43x20mm
Modul impulzného zdroja je určený pre univerzálne použitie, najmä pre opravy zdrojových častí LCD a Plasma TV, kde nie je možné identifikovať pôvodný obvod. Výstupné napätie lze nastaviť pomocou viacotáčkového trimru priamo na doske modulu. Prevádzková teplota modulu závisí na odoberanom prúde, odporúčame používať modul pre aplikácie do 1,5A.
Technické parametre:
- Vstupné napätie: 5 - 40V
- Výstupné napätie: 1,2 - 37V
- Odporúčaný výstupný prúd: do 1,5A
- Maximálny výstupný prúd: 3A
- Vstupný prúd na prázdno: max. 6mA
- Typická účinnosť: 88 - 96%
- Použitý obvod: LM2596S
Zmenená teplota modulu pri okolnej teplote 20°C:
- Vstupné napätie: 12V, Výstupné napätie: 3,3V
Trvalý výstupný prúd:
- 0,5A - 30°C
- 1,0A - 44°C
- 1,5A - 52°C
- 2,0A - 64°C
Vstupné napätie: 5 - 40V, Výstupné napätie: 1,2 - 37V, Rozmery: 43x20mm
Modul impulzného zdroja je určený pre univerzálne použitie, najmä pre opravy zdrojových častí LCD a Plasma TV, kde nie je možné identifikovať pôvodný obvod. Výstupné napätie lze nastaviť pomocou viacotáčkového trimru priamo na doske modulu. Prevádzková teplota modulu závisí na odoberanom prúde, odporúčame používať modul pre aplikácie do 1,5A.
Technické parametre:
- Vstupné napätie: 5 - 40V
- Výstupné napätie: 1,2 - 37V
- Odporúčaný výstupný prúd: do 1,5A
- Maximálny výstupný prúd: 3A
- Vstupný prúd na prázdno: max. 6mA
- Typická účinnosť: 88 - 96%
- Použitý obvod: LM2596S
Zmenená teplota modulu pri okolnej teplote 20°C:
- Vstupné napätie: 12V, Výstupné napätie: 3,3V
Trvalý výstupný prúd:
- 0,5A - 30°C
- 1,0A - 44°C
- 1,5A - 52°C
- 2,0A - 64°C
