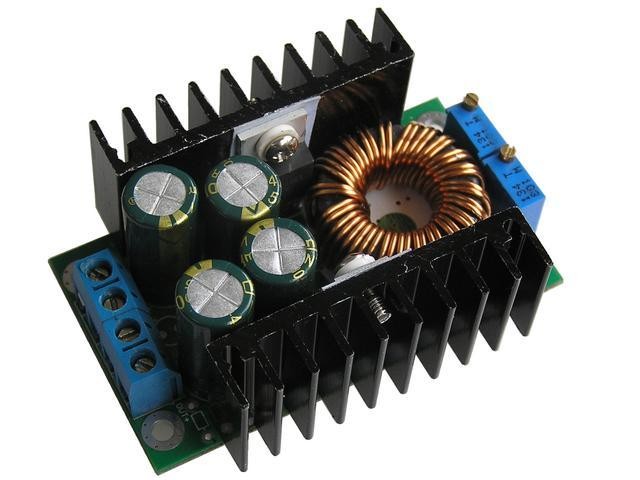

Nastaviteľný step-down modul 0,8 - 28V / 10A (12A) s prúdovým obmedzením
Katalógové číslo:
460M066900
Univerzálny step-down modul s nastaviteľným napätím 0,8 - 28V a prúdom 10A (12A). Celý popis
7,03 €
bez DPH: 5,72 €
Na sklade 14 ks
Možnosti doručenia
Skladem na prodejně
AME Hradec Králové
Nastaviteľný step-down modul 0,8 - 28V / 10A (12A) s prúdovým obmedzením
Vstupné napätie: 7 - 32V, Výstupné napätie: 0,8 - 28V, Rozmery: 65x47mm
Tento elektronický montážny modul je určený výhradne pre odbornú inštaláciu kvalifikovanou osobou. Nejedná sa o finálny výrobok a nie je určený k priamemu použitiu koncovým používateľom bez dodatočnej odbornej montáže.
Modul je bez ochranného krytu a pri nesprávnej manipulácii môže dôjsť k poškodeniu zariadenia alebo ohrozeniu bezpečnosti.
Technické parametre:
Zmenená teplota modulu pri okolnej teplote 20°C, vstupnom napätí 12V a výstupnom napätí 3,3V:
Modul je osadený obvodom XL4016 a umožňuje nastaviť prúdové obmedzenie v rozsahu 1 - 12A. V tomto režime sa chová ako nabíjač s charakteristikou CC / CV. Prevádzková teplota modulu je závislá na odoberanom prúde, odporúča sa používať pre aplikácie do 8A, ale modul zvládne aj krátkodobé zaťaženie výstupným prúdom 12A. Modul nie je dimenzovaný pre trvalé zaťaženie maximálnym prúdom, a preto je nutné zabezpečiť zodpovedajúce dodatočné chladenie a posilniť kapacitu výstupných kondenzátorov.
U tohto modulu nie je možné prepojiť vstupné a výstupné mínusové svorky, čo by viedlo k vyrazeniu nastaviteľného prúdového obmedzenia.
Vstupné napätie: 7 - 32V, Výstupné napätie: 0,8 - 28V, Rozmery: 65x47mm
Tento elektronický montážny modul je určený výhradne pre odbornú inštaláciu kvalifikovanou osobou. Nejedná sa o finálny výrobok a nie je určený k priamemu použitiu koncovým používateľom bez dodatočnej odbornej montáže.
Modul je bez ochranného krytu a pri nesprávnej manipulácii môže dôjsť k poškodeniu zariadenia alebo ohrozeniu bezpečnosti.
Technické parametre:
- Vstupné napätie: 7 - 32V
- Výstupné napätie: 0,8 - 28V
- Maximálny výstupný prúd: 12A
- Vstupný prúd na prázdno: typ. 22mA
- Typická účinnosť: 85 - 94%
- Použitý obvod: LM358
Zmenená teplota modulu pri okolnej teplote 20°C, vstupnom napätí 12V a výstupnom napätí 3,3V:
- Trvalý výstupný prúd 1,5A - 30°C
- Trvalý výstupný prúd 3,0A - 41°C
- Trvalý výstupný prúd 5,5A - 47°C
- Trvalý výstupný prúd 7,0A - 62°C
Modul je osadený obvodom XL4016 a umožňuje nastaviť prúdové obmedzenie v rozsahu 1 - 12A. V tomto režime sa chová ako nabíjač s charakteristikou CC / CV. Prevádzková teplota modulu je závislá na odoberanom prúde, odporúča sa používať pre aplikácie do 8A, ale modul zvládne aj krátkodobé zaťaženie výstupným prúdom 12A. Modul nie je dimenzovaný pre trvalé zaťaženie maximálnym prúdom, a preto je nutné zabezpečiť zodpovedajúce dodatočné chladenie a posilniť kapacitu výstupných kondenzátorov.
U tohto modulu nie je možné prepojiť vstupné a výstupné mínusové svorky, čo by viedlo k vyrazeniu nastaviteľného prúdového obmedzenia.
