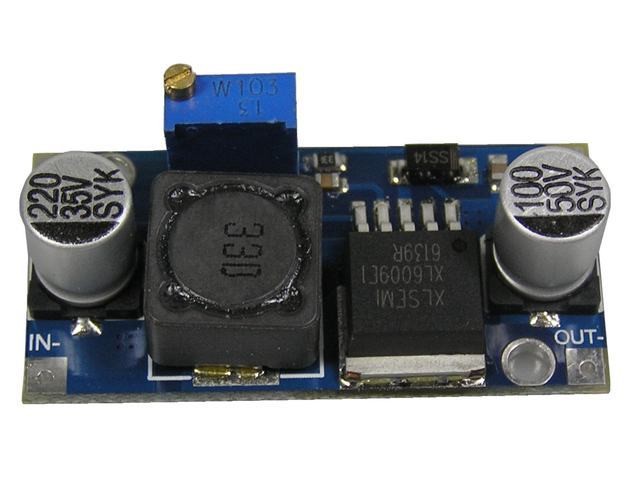

Modul step-up menič XL6009 5-37V / 1,5A (3A)
Katalógové číslo:
460M036500
Modul step-up menič XL6009 s nastavitelným výstupem 5-35V a maximálním proudem 1,5A. Celý popis
2,03 €
bez DPH: 1,65 €
Na sklade 5 ks
Možnosti doručenia
Skladem na prodejně
AME Hradec Králové
Modul step-up menič XL6009 5-37V / 1,5A (3A)
Vstupné napätie: 3-32V, Výstupné napätie: 5-35V, Rozmery: 43x21mm
Modul impulzného zdroja STEP-UP XL6009 je univerzálne použiteľný a slúži ako priama náhrada za moduly osadené obvodom LM2577. Tento modul umožňuje nastavenie výstupného napätia pomocou viaceotáčkového trimru, ktorý je umiestnený priamo na doske modulu.
Maximálny vstupný prúd činí 4A, avšak odporúča sa používať modul s maximálnym vstupným prúdom do 1,5A pre optimálny výkon a stabilitu. Výstupný prúd a výkon sú závislé na vstupnom napätí a pomere k výstupnému napätiu. Maximálny trvalý konvertovaný výkon je obmedzený veľkosťou cievok na module na 15W.
Technické parametre:
- Vstupné napätie: 3 - 32V
- Výstupné napätie: 5 - 35V
- Odporúčaný vstupný prúd: do 1,5A
- Maximálny vstupný prúd: 4A
- Pracovná frekvencia: 400kHz
- Vstupný prúd na prázdno: 12 - 25mA
Teplota modulu v režime 12 / 19V pri okolnej teplote 20°C a trvalým vstupným prúdom:
- 0,5A: 28°C
- 1,0A: 39°C
- 1,5A: 51°C
- 2,0A: 66°C
Vstupné napätie: 3-32V, Výstupné napätie: 5-35V, Rozmery: 43x21mm
Modul impulzného zdroja STEP-UP XL6009 je univerzálne použiteľný a slúži ako priama náhrada za moduly osadené obvodom LM2577. Tento modul umožňuje nastavenie výstupného napätia pomocou viaceotáčkového trimru, ktorý je umiestnený priamo na doske modulu.
Maximálny vstupný prúd činí 4A, avšak odporúča sa používať modul s maximálnym vstupným prúdom do 1,5A pre optimálny výkon a stabilitu. Výstupný prúd a výkon sú závislé na vstupnom napätí a pomere k výstupnému napätiu. Maximálny trvalý konvertovaný výkon je obmedzený veľkosťou cievok na module na 15W.
Technické parametre:
- Vstupné napätie: 3 - 32V
- Výstupné napätie: 5 - 35V
- Odporúčaný vstupný prúd: do 1,5A
- Maximálny vstupný prúd: 4A
- Pracovná frekvencia: 400kHz
- Vstupný prúd na prázdno: 12 - 25mA
Teplota modulu v režime 12 / 19V pri okolnej teplote 20°C a trvalým vstupným prúdom:
- 0,5A: 28°C
- 1,0A: 39°C
- 1,5A: 51°C
- 2,0A: 66°C
