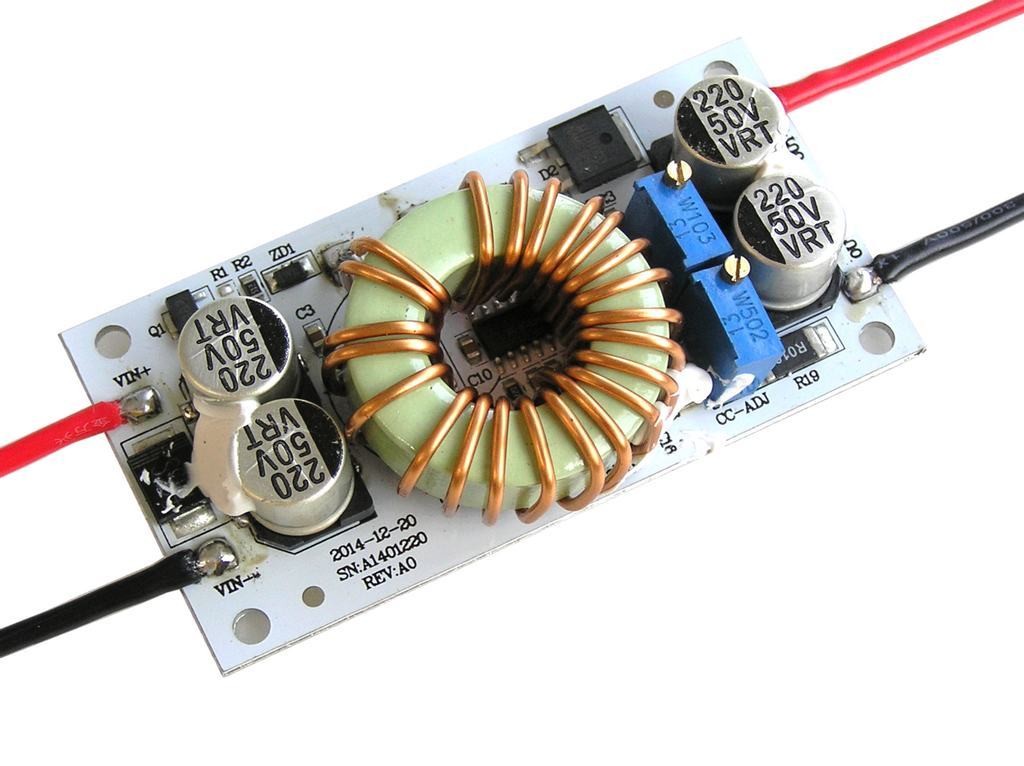

Modul STEP-UP menič 10-40V / 11-50V / 150W / 6A
Katalógové číslo:
460M067100
Modul STEP-UP s nastaviteľným vstupom 10-40V a výstupom 11-50V, výkon 150W, max. prúd 6A. Celý popis
Nedostupné
Modul STEP-UP menič 10-40V / 11-50V / 150W / 6A
Modul impulzného zdroja STEP-UP s nastaviteľným výstupným napätím a prúdom. Výstupné napätie sa nastavuje pomocou viacetáčkového trimru na doske modulu. Maximálny odporúčaný vstupný prúd je 4A, pričom modul môže pracovať s maximálnym prúdom 6A. Teplota modulu a odoberaný prúd závisí na vstupnom napätí a pomere k výstupnému výkonu. Tento modul je ideálny pre napájanie výkonových LED COB čipov s prevádzkovým napätím okolo 35V (20-100W) z 12-24V. Modul je umiestnený na hliníkovej doske a pri väčšom zaťažení odporúčame montáž na chladič. Vodiče 120mm sú už z výroby napájené.
Technické parametre:
Vstupné napätie: 10 - 40V
Výstupné napätie: 11 - 50V
Odporúčaný výstupný prúd: do 4A
Maximálny výstupný prúd: 6A
Maximálny vstupný prúd: 6A
Spotreba na prázdno: 10mA
Rozsah nastavení v režime CC: 0,2 - 6A
Pracovná frekvencia: 150kHz
Príklad postupu nastavenia modulu pre použitie LED čipu 30W:
1. Pomocou trimru RV1 nastavte výstupné napätie na prázdno okolo 37V.
2. Trimrom RV2 nastavte prúdové obmedzenie na maximálne 900mA, optimálne na 700mA. Najprv je odporúčané trimr vytočiť do prava na minimálny prúd okolo 200mA a potom postupne pridávať. Je výhodné použiť akúkoľvek náhradnú záťaž. Je treba mať na pamäti, že aj krátkodobé preťaženie LED čipu môže viesť k jeho poškodeniu. Väčšina výkonových COB LED čipov má LED diódy usporiadané po 10ks v jednej línii a tieto línie sú paralelne. Maximálny trvalý výkon jednej línie je 10W, čo zodpovedá prúdu 250mA, maximálny povolený prúd je 300mA.
