Modul step-up/down zdroje 5-30V s nastavením CV/CC, 3A (4A)
Katalógové číslo:
460M050700
Modul step-up/down 5-30V, Uout 0,5-30V, rozmery 66x33mm. Celý popis
4,08 €
bez DPH: 3,32 €
Na sklade 17 ks
Možnosti doručenia
Skladem na prodejně
AME Hradec Králové
Modul step-up/down zdroje 5-30V s nastavením CV/CC, 3A (4A)
Vstupné napätie: 5 - 30V, Výstupné napätie: 0,5 - 30V, Rozmery: 66x33mm
Tento modul impulzného zdroja step-up/down s plynulým prechodom je vhodný pre nabíjanie akumulátorov, ktoré vyžadujú precízne obmedzenie nabíjacieho prúdu a súčasnú kontrolu maximálneho nabíjacieho napätia. Režim konštantného prúdu (CC) a napätia (CV) je ideálny pre nabíjanie Li-ion a olovených akumulátorov.
Výstupné napätie a maximálny výstupný prúd sú nastaviteľné pomocou viaceotáčkových trimrov priamo na doske modulu. Režim nabíjania je indikovaný pomocou troch LED diód:
- Modrá LED: Nabíjanie v režime CV (maximálne nabíjacie napätie dosiahnuté, prúd medzi 50mA a nastaveným obmedzením CC)
- Červená LED: Nabíjanie v režime CC (maximálne nabíjacie napätie nie je dosiahnuté, prúd obmedzený nastavením CC)
- Zelená LED: Nabíjanie ukončené (nabíjacie napätie dosiahlo maximálne hodnoty CV, prúd klesol pod 50mA)
Technické parametre:
Vstupné napätie: 5 - 30V
Výstupné napätie: 0,5 - 30V, optimálne 1,2 - 30V
Výstupný prúd (STEP DOWN): odporúčaný - do 2A, maximálny - 4A
Výstupný prúd (STEP UP 1/2): odporúčaný - do 2A, maximálny - 3A
Minimálne obmedzenie výstupného prúdu: 100mA
Vstupný prúd na prázdno: 15mA
Pracovná frekvencia: 180kHz

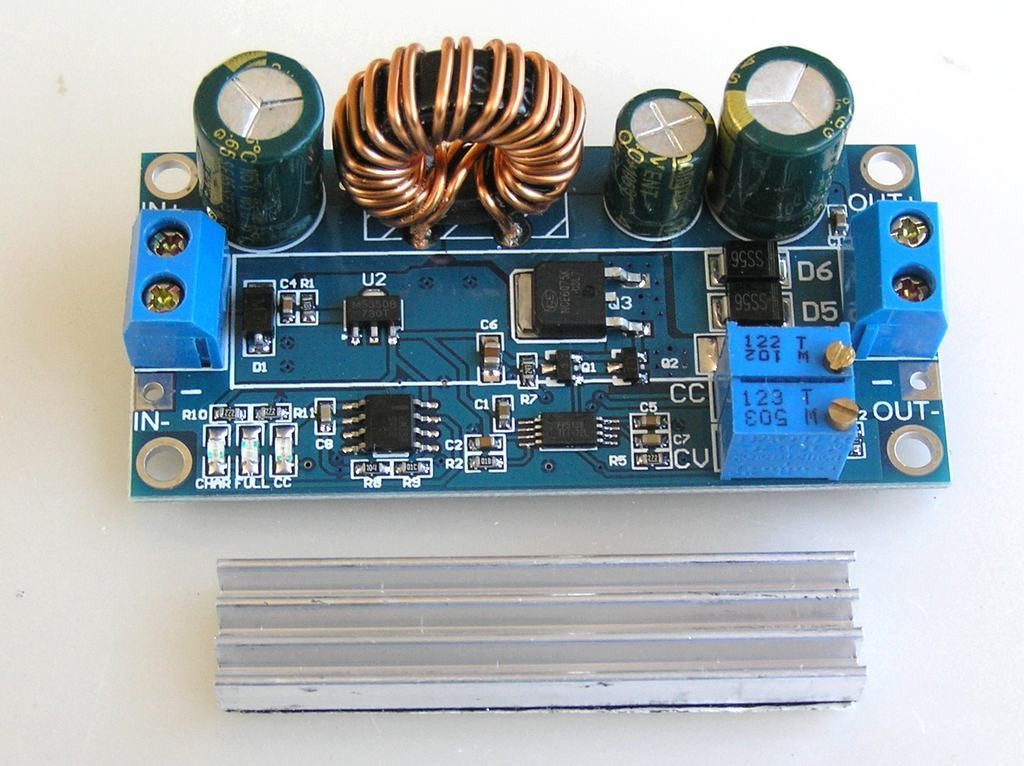

Prevádzková teplota modulu závisí na výstupnom prúde a pomere vstupného/výstupného napätia. Odporúčame pre aplikácie s trvalým výstupným prúdom do 2A. Maximálna tepelná strata je obmedzená veľkosťou modulu. Súčasťou dodávky je malý chladič, ktorý zvyšuje dostupný výkon modulu. Chladič je možné nalepiť na všetkých 5 výkonových polovodičov. Pri prúdoch nad 2A odporúčame podporiť filtráciu vstupného a výstupného napätia pomocou nízkoimpedančných kondenzátorov s kapacitou 470uF - 1000uF.
