Modul step-down menič 1,2 - 30V / 1,5A (4A) s CV/CC nastavením
Katalógové číslo:
450M091100
Modul step-down meniča s nastaviteľným výstupom 1,2 - 30V a prúdom až 4A. Celý popis
5,20 €
bez DPH: 4,23 €
Na sklade 1 ks
Možnosti doručenia
Skladem na prodejně
AME Hradec Králové
Modul step-down menič 1,2 - 30V / 1,5A (4A) s CV/CC nastavením
Vstupné napätie: 5 - 32V, Výstupné napätie: 1,2 - 30V, Rozmery: 51x26mm

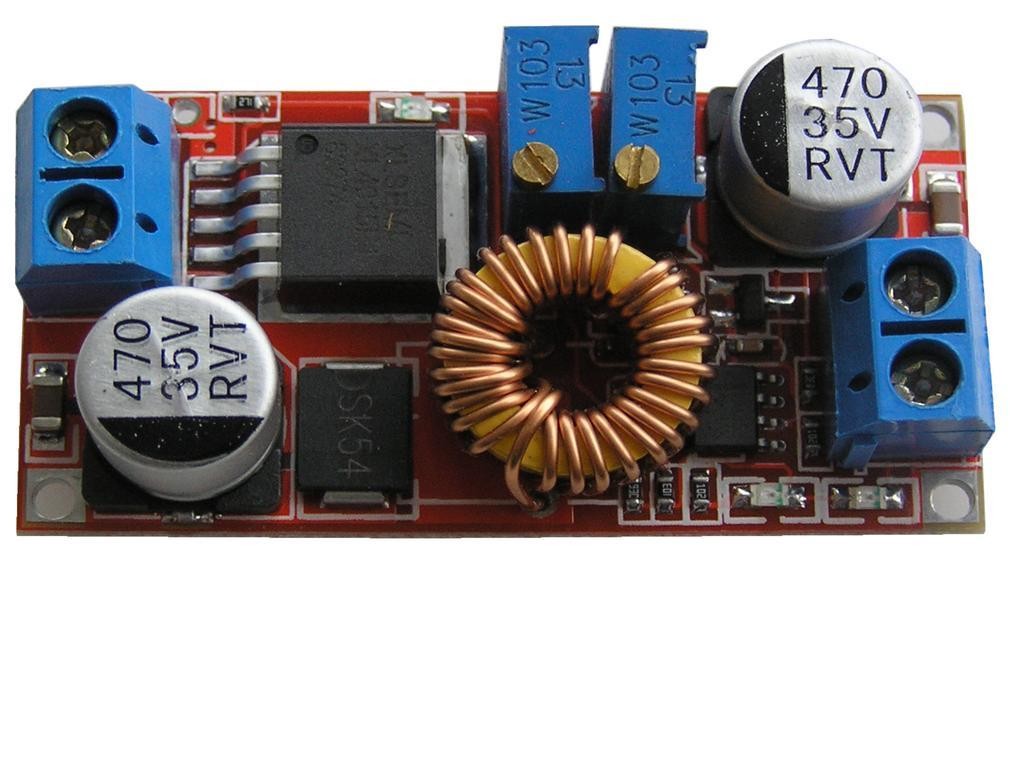

Modul impulzného zdroja step-down je univerzálne použiteľný a ideálny pre napájanie výkonových LED diód vyžadujúcich konštantný prúd. Umožňuje režim CC/CV (konštantný prúd / konštantné napätie), čo je vhodné pre nabíjanie Li-ion a olovených akumulátorov. Výstupné napätie a maximálny prúd je možné nastavovať pomocou viacerých trimrov umiestnených na doske modulu. Aktuálny režim je indikovaný pomocou dvoch LED diód na doske.
Prevádzková teplota modulu závisí na výstupnom prúde a pomere vstupného a výstupného napätia. Odporúčame použitie pre aplikácie s trvalým výstupným prúdom do 1,5A. Je nutné brať v úvahu veľkosť modulu, ktorá obmedzuje maximálnu tepelnú stratu.
Technické parametre:
Vstupné napätie: 5 - 32V
Výstupné napätie: 1,2 - 30V
Odporúčaný výstupný prúd: do 1,5A
Maximálny výstupný prúd: min. 4A
Minimálny výstupný prúd: 0,12A (najnižšie nastaviteľné obmedzenie prúdu)
Odebíraný prúd na prázdno: 17mA / 12V
Pracovná frekvencia: 300kHz
Použitý obvod: XL4015
Pre aplikácie s dlhodobým zaťažením nad 1A a nízkym pomerom vstupného a výstupného napätia odporúčame pridať externý low-ESR kondenzátor s kapacitou 1000uF na vstup.
