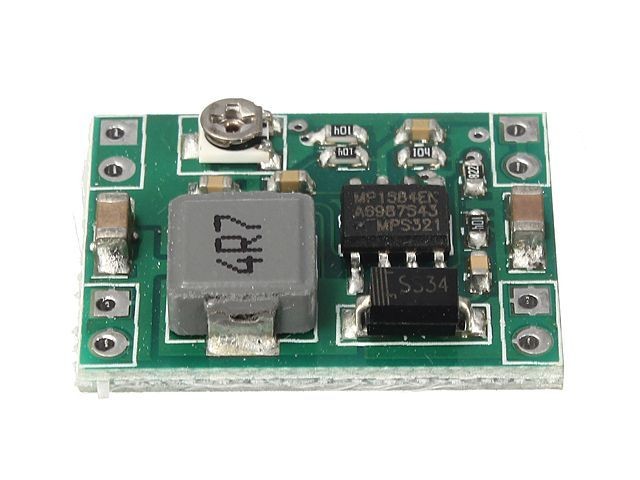

Modul STEP-DOWN menič 0,9 - 20V / 1A (2A) pre univerzálne použitie
Katalógové číslo:
460M004600
Modul STEP-DOWN pre napätie 0,9 - 20V, prúd až 2A, rozmery 22x17mm. Celý popis
1,83 €
bez DPH: 1,49 €
Na sklade > 25 ks
Možnosti doručenia
Skladem na prodejně
AME Hradec Králové
Modul STEP-DOWN menič 0,9 - 20V / 1A (2A) pre univerzálne použitie
Vstupné napätie: 4,5 - 28V, Výstupné napätie: 0,9 - 20V, Rozmery: 22x17mm
Modul STEP-DOWN je kompaktný impulzný menič napätia, ideálny pre opravy zdrojových častí LED TV, kde je obtiažne identifikovať pôvodný obvod. Výstupné napätie je nastaviteľné pomocou trimru na doske modulu. Prevádzková teplota modulu sa mení v závislosti na odoberanom prúde, odporúčame používať do 1,0A. Modul má rozmery 22x17x4mm, pracovnú frekvenciu 0,75 - 1,5MHz a účinnosť 90 - 96%. Vstupné a výstupné napätie je nutné zablokovať ďalším externým elektrolytickým kondenzátorom o hodnote 100 až 220uF.
Technické parametre:
Vstupné napätie: 4,5 - 28V
Výstupné napätie: 0,9 - 20V
Odporúčaný výstupný prúd: do 1,0A
Maximálny výstupný prúd: 2A
Odběr proudu na prázdno: 0,2mA
Zmenená teplota modulu pri okolnej teplote 20°C:
Pri vstupnom napätí 12V a výstupnom napätí 3,3V:
Trvalý výstupný prúd:
0,5A - 44°C
1,0A - 52°C
1,5A - 61°C
Vstupné napätie: 4,5 - 28V, Výstupné napätie: 0,9 - 20V, Rozmery: 22x17mm
