Modul step-down a step-up menič 1,2 - 37V / 1,5A (3A)
Katalógové číslo:
460M002400
Modul meniča s funkciou step-down a step-up, vstup 4-35V, výstup 1,2-25V, rozmery 50x37mm. Celý popis
Nedostupné
Modul step-down a step-up menič 1,2 - 37V / 1,5A (3A)

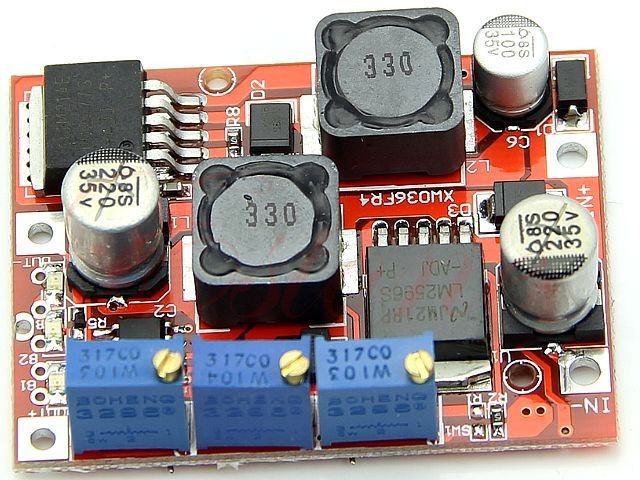

Univerzálne použiteľný modul impulzného zdroja s funkciou step-down a step-up, ktorý umožňuje plynulý prechod medzi týmito režimami. Výstupné napätie je nastaviteľné pomocou viaceotáčkového trimru umiestneného na doske modulu. Minimálny rozdiel medzi vstupným a výstupným napätím pre efektívny chod je 2V. Pri nižšom rozdiele napätia prechádza modul do lineárneho režimu, čo nemá vplyv na výstupné napätie. Výstupný prúd v režime step-up je obmedzený v závislosti na veľkosti výstupného napätia, pričom maximálny konvertovaný výkon činí 15W.
Technické parametre:
Vstupné napätie: 4 - 35V
Výstupné napätie: 1,2 - 25V
Výstupný prúd v režime STEP DOWN doporučený: do 1,5A
Výstupný prúd v režime STEP DOWN maximálny: 3A
Výstupný prúd v režime STEP UP v pomere 1/2 doporučený: do 0,5A
Výstupný prúd v režime STEP UP v pomere 1/2 maximálny: 2A
Minimálne obmedzenie výstupného prúdu: 10mA
Vstupný prúd na prázdno: 42mA
Prevádzková teplota modulu závisí na odoberanom prúde, odporúčame aplikácie do 1,5A. Modul je osadený obvodmi LM2596S a LM2577S. Ľavý trimr slúži na nastavenie výstupného napätia, pravý trimr nastavuje prúdové obmedzenie a stredný trimr určuje rozhodovaciu úroveň. Tento modul je ideálny pre malé nabíjacie stanice, pretože umožňuje nastavenie maximálneho napätia i maximálneho prúdu a podporuje nabíjacie charakteristiky U/I.
Univerzálne použiteľný modul impulzného zdroja s funkciou step-down a step-up, ktorý umožňuje plynulý prechod medzi týmito režimami. Výstupné napätie je nastaviteľné pomocou viaceotáčkového trimru umiestneného na doske modulu. Minimálny rozdiel medzi vstupným a výstupným napätím pre efektívny chod je 2V. Pri nižšom rozdiele napätia prechádza modul do lineárneho režimu, čo nemá vplyv na výstupné napätie. Výstupný prúd v režime step-up je obmedzený v závislosti na veľkosti výstupného napätia, pričom maximálny konvertovaný výkon činí 15W.
Technické parametre:
Vstupné napätie: 4 - 35V
Výstupné napätie: 1,2 - 25V
Výstupný prúd v režime STEP DOWN doporučený: do 1,5A
Výstupný prúd v režime STEP DOWN maximálny: 3A
Výstupný prúd v režime STEP UP v pomere 1/2 doporučený: do 0,5A
Výstupný prúd v režime STEP UP v pomere 1/2 maximálny: 2A
Minimálne obmedzenie výstupného prúdu: 10mA
Vstupný prúd na prázdno: 42mA
Prevádzková teplota modulu závisí na odoberanom prúde, odporúčame aplikácie do 1,5A. Modul je osadený obvodmi LM2596S a LM2577S. Ľavý trimr slúži na nastavenie výstupného napätia, pravý trimr nastavuje prúdové obmedzenie a stredný trimr určuje rozhodovaciu úroveň. Tento modul je ideálny pre malé nabíjacie stanice, pretože umožňuje nastavenie maximálneho napätia i maximálneho prúdu a podporuje nabíjacie charakteristiky U/I.
