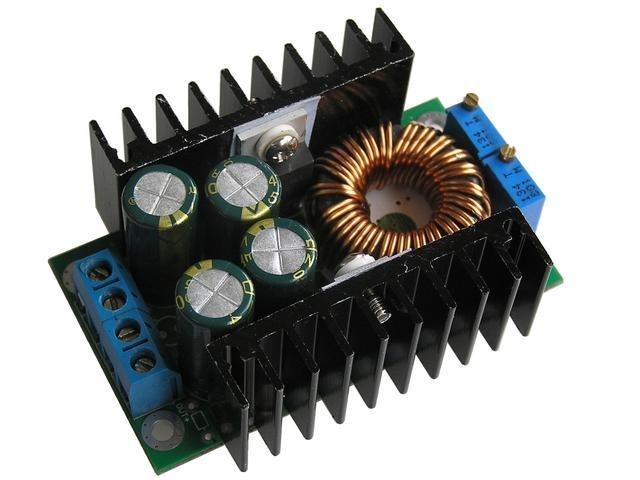

Modul STEP-DOWN 7-40V / 8A s nastaviteľným prúdovým obmedzením
Univerzálny modul STEP-DOWN 7-40V s maximálnym prúdom 9A, vhodný pre rôzne aplikácie. Celý popis
4,39 €
bez DPH: 3,57 €
Na sklade 9 ks
Možnosti doručenia
Skladem na prodejně
AME Hradec Králové
Modul STEP-DOWN 7-40V / 8A s nastaviteľným prúdovým obmedzením
Univerzálny modul impulzného zdroja s vysokou účinnosťou. Tento modul umožňuje nastaviť výstupné napätie a prúdové obmedzenie pomocou viaceotáčkového trimru na doske. Môže byť použitý ako zdroj napätia pre rôzne aplikácie, vrátane nabíjačiek. V režime nabíjania umožňuje nastaviť prúdové obmedzenie v rozsahu 1 - 9A a funguje ako nabíjač s charakteristikou CC / CV. Odporúčaný prevádzkový prúd je do 8A, modul však zvládne krátkodobé zaťaženie výstupným prúdom až 9A. Pri trvalom zaťažení maximálnym prúdom je nutné zabezpečiť dodatočné chladenie a zvýšiť kapacitu výstupných kondenzátorov. Modul je osadený obvodom XL4016.
Technické parametre:
Vstupné napätie: 7 - 40V
Výstupné napätie: 1,2 - 32V
Odporúčaný výstupný prúd: do 8A
Maximálny výstupný prúd: 9A
Vstupný prúd na prázdno: typ. 22mA
Typická účinnosť: 85 - 94%
Použitý obvod: XL4016E1
Teplota modulu:
Zmenená teplota pri okolnej teplote 20°C, vstupnom napätí 12V a výstupnom napätí 3,3V:
1,5A - 30°C
3,0A - 41°C
5,5A - 47°C
7,0A - 62°C
U tohto modulu nie je možné prepojiť vstupné a výstupné mínusové svorky, čo by viedlo k vyrazeniu nastaviteľného prúdového obmedzenia.
