Modul STEP-DOWN 1,0 - 17V / 0,7A (2A) - univerzálny zdroj
Katalógové číslo:
460M066600
Modul STEP-DOWN s nastaviteľným výstupom 1,0 - 17V a maximálnym prúdom 2A, rozmery 22x17x4mm. Celý popis
2,03 €
bez DPH: 1,65 €
Na sklade 22 ks
Možnosti doručenia
Skladem na prodejně
AME Hradec Králové

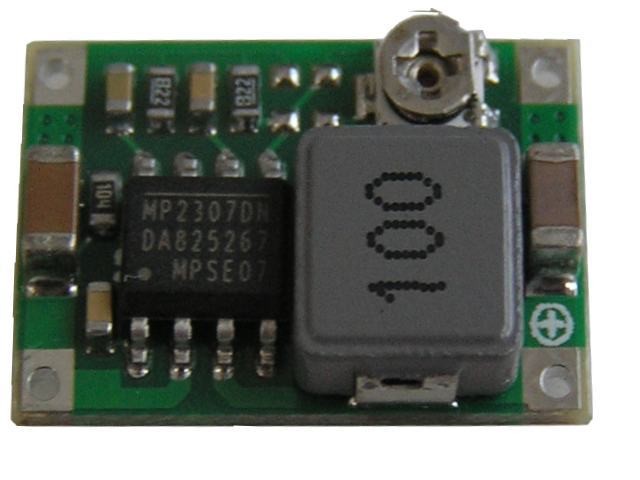

Modul STEP-DOWN 1,0 - 17V / 0,7A (2A) - univerzálny zdroj
Modul STEP-DOWN je veľmi malý a univerzálne použiteľný impulzný zdroj, ideálny pre modeláre alebo opravy zdrojových častí LED TV, kde nie je možné identifikovať pôvodný obvod. Výstupné napätie sa dá ľahko nastaviť pomocou trimru na doske modulu.
Prevádzková teplota modulu závisí na odoberanom prúde. Odporúčame používať pre aplikácie s trvalým prúdom do 0,7A. Modul môže krátkodobo zvládnuť odber až 3A, avšak tieto špičky by nemali prekročiť 5 sekúnd s pomerom 1:100 na trvalý prúd 0,6A. Rozmery modulu sú 22x17x4mm, pracovná frekvencia sa pohybuje medzi 0,75 - 1MHz s účinnosťou 90 - 96%. Vstupné a výstupné napätie je nutné zablokovať externým elektrolytickým kondenzátorom o hodnote 100 až 220uF.
Technické parametre:
Vstupné napätie: 4,8 - 20V
Výstupné napätie: 1,0 - 17V
Odporúčaný výstupný prúd: do 0,7A
Maximálny výstupný prúd: 2A, krátkodobo až 3A
Odběr prúdu na prázdno: 1,2mA
Pracovná frekvencia: 1MHz
Zmenšená teplota modulu:
Pri okolnej teplote 20°C, vstupnom napätí 12V a výstupnom napätí 3,3V:
Trvalý výstupný prúd:
0,3A - 25°C
0,5A - 40°C
0,7A - 45°C
1,0A - 52°C
