Modul NF zosilovača 100W 2SC5200 + 2SA1943
Katalógové číslo:
460M000100
Tranzistorový modul NF mono zosilovača s výkonom 100W a odporúčaným napätím ±35V. Celý popis
Nedostupné

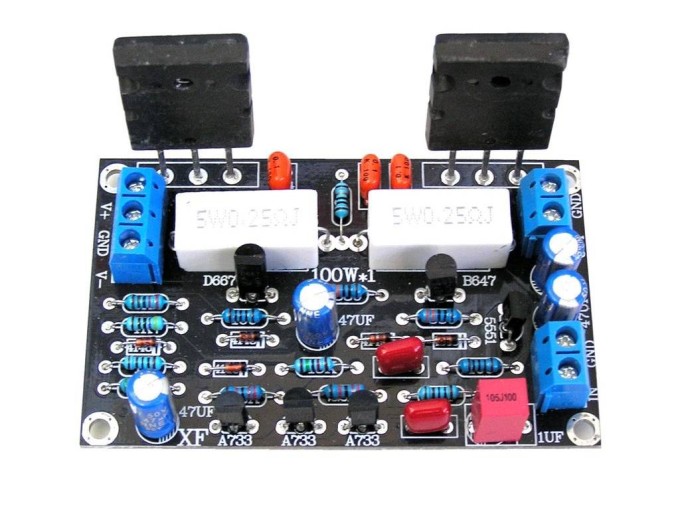

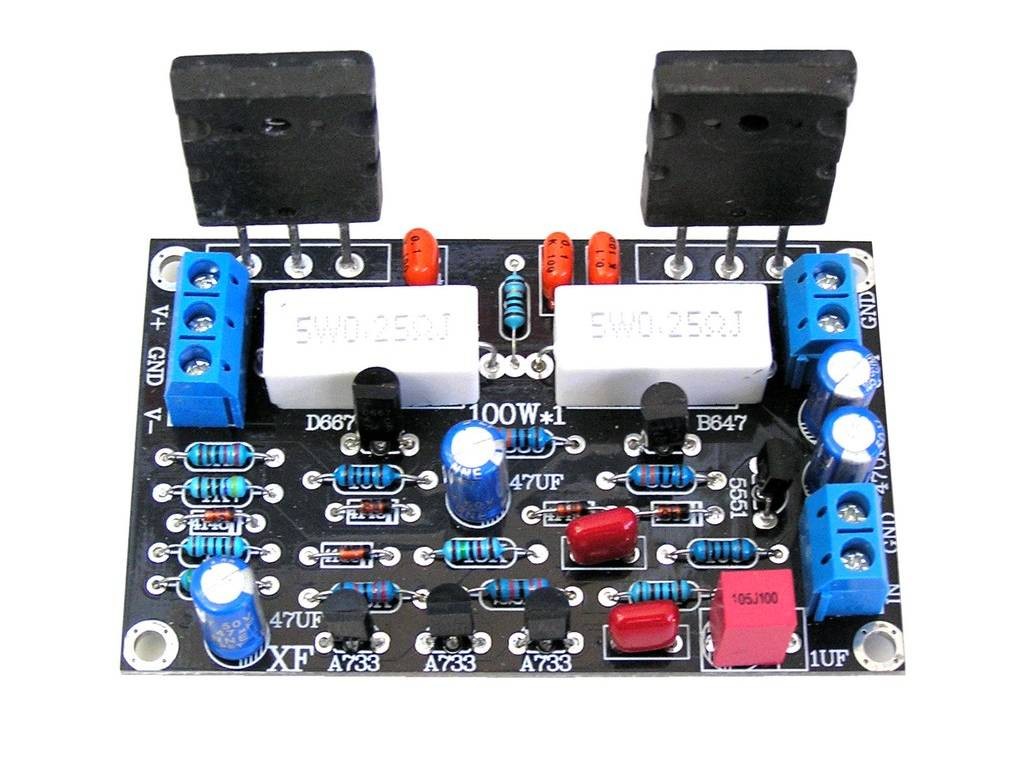

Modul NF zosilovača 100W 2SC5200 + 2SA1943
Tranzistorový modul NF mono zosilovača s výkonom 100W a odporúčaným prevádzkovým napätím ±35V.
Technické parametre:
Prevádzkové napätie: symetrické DC ±10 - ±45V (odporúčané ±35V)
Menovitý výstupný výkon: 100 W (4 ohmy pri ±35 V)
Maximálny výstupný výkon: 150 W (4 ohmy pri ±45 V) - pozor na prehriatie a deštrukciu!
Veľkosť dosky plošných spojov: 80 x 50 x 35 mm
Rozteč montážnych otvorov: 5.08 mm
Odporúčané:
Reálna oblasť použitia od ±20V do ±40V.
Výstupný výkon: ±30V = 50W / 4 ohmy, ±40V = 70W / 4 ohmy.

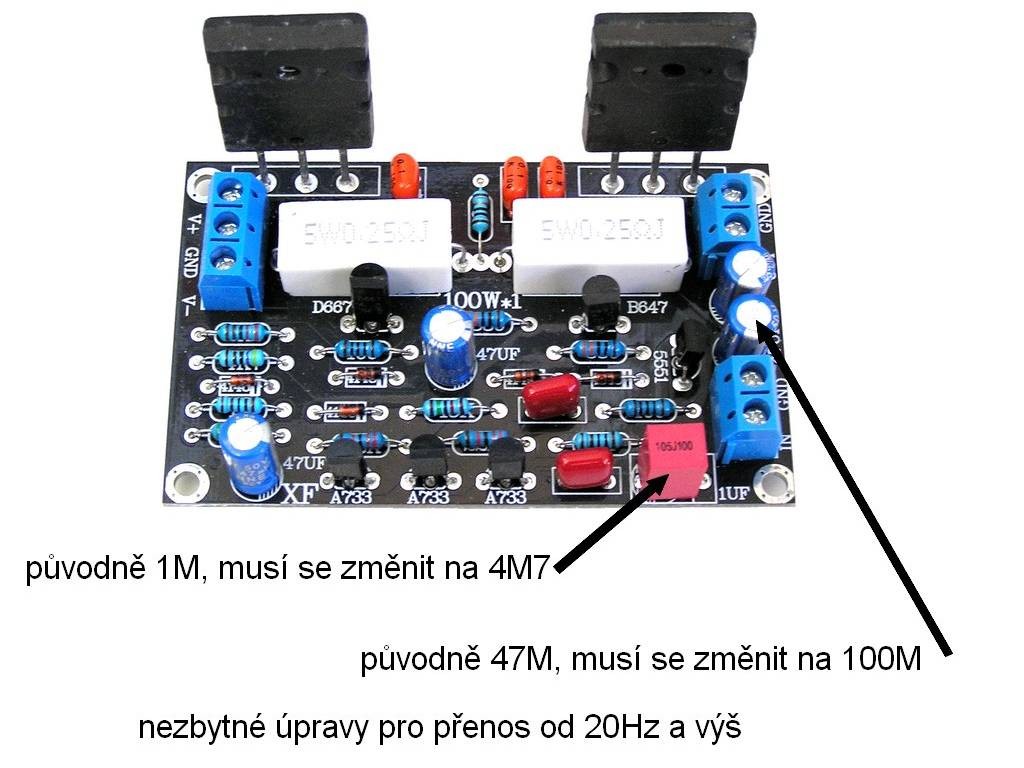

Nutná výmena dvoch elektrolytov, inak útlum -4dB pri 20Hz, po výmene rovné v pásme 20Hz – 150kHz.
Maximálna prevádzková teplota: 65°C
Výstupná zaťažovacia impedancia: 4 – 32 ohm.
