Modul nastavitelných zdrojov STEP-DOWN a STEP-UP 5-30V / 0,8-33V / 80W s digitálnym voltmetrom
Katalógové číslo:
A000112100
Nastaviteľný zdroj 5-30V, 0,8-33V, 80W, rozmery 78x49x21mm. Celý popis
10,57 €
bez DPH: 8,59 €
Na sklade 17 ks
Možnosti doručenia
Skladem na prodejně
AME Hradec Králové

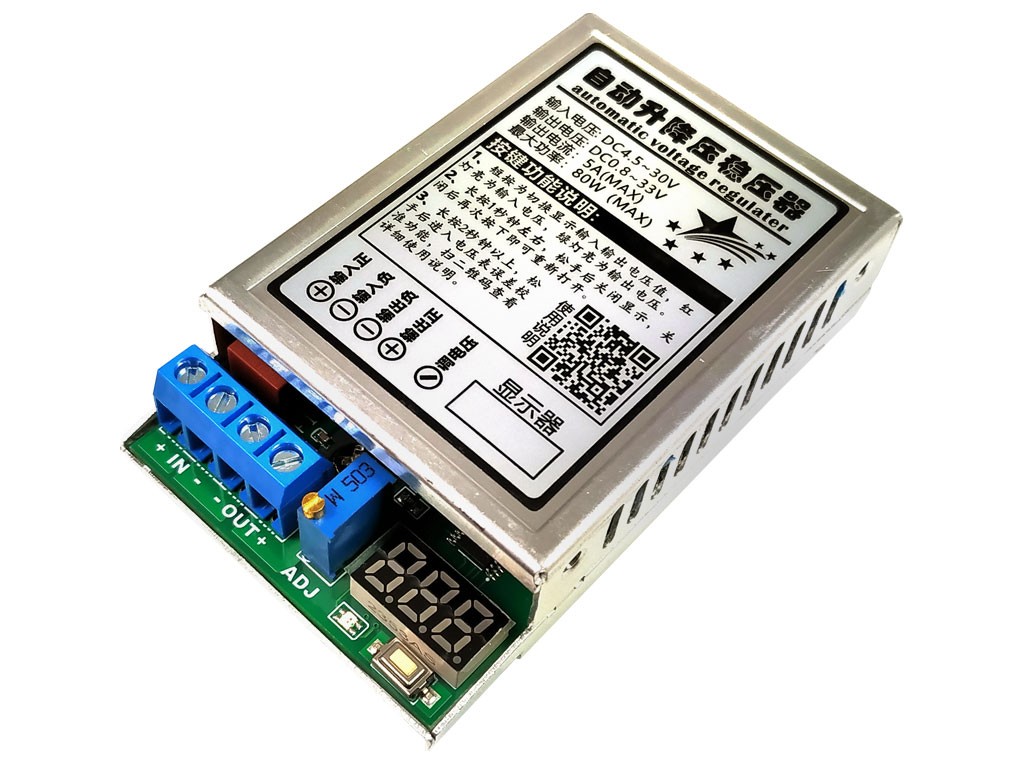

Modul nastavitelných zdrojov STEP-DOWN a STEP-UP 5-30V / 0,8-33V / 80W s digitálnym voltmetrom
Vstupné napätie: 5 - 30V
Výstupné napätie: 0,8 - 33V
Rozmery: 78x49x21mm
Tento modul impulzného zdroja umožňuje plynulý prechod medzi režimami step-up a step-down. Výstupné napätie je možné nastavovať pomocou viaceotáčkového trimru priamo na doske modulu. Minimálny odporúčaný rozdiel medzi vstupným a výstupným napätím pre zachovanie účinnosti je 2V. Maximálny výkon, ktorý modul dokáže konvertovať, je približne 80W, avšak trvalý výstupný výkon je treba prispôsobiť prevádzkovej teplote a pracovným režimom. Pri nízkom vstupnom napätí môže byť dosiahnuteľný výstupný výkon značne obmedzený.
Merací časť modulu funguje od 5V a prepínanie medzi meraním vstupného a výstupného napätia sa vykonáva pomocou tlačidla.
Technické parametre:
Modul je vybavený obvodom FP5139 a je ideálny pre vývojové a testovacie aplikácie. Obsahuje základné filtračné kondenzátory pre prúdy do 1800mA. Pri použití s vyššími prúdmi je nutné pridať externé kondenzátory s väčšou kapacitou.
Vstupné napätie: 5 - 30V
Výstupné napätie: 0,8 - 33V
Rozmery: 78x49x21mm
Tento modul impulzného zdroja umožňuje plynulý prechod medzi režimami step-up a step-down. Výstupné napätie je možné nastavovať pomocou viaceotáčkového trimru priamo na doske modulu. Minimálny odporúčaný rozdiel medzi vstupným a výstupným napätím pre zachovanie účinnosti je 2V. Maximálny výkon, ktorý modul dokáže konvertovať, je približne 80W, avšak trvalý výstupný výkon je treba prispôsobiť prevádzkovej teplote a pracovným režimom. Pri nízkom vstupnom napätí môže byť dosiahnuteľný výstupný výkon značne obmedzený.
Merací časť modulu funguje od 5V a prepínanie medzi meraním vstupného a výstupného napätia sa vykonáva pomocou tlačidla.
Technické parametre:
- Vstupné napätie: 5 - 30V
- Výstupné napätie: 0,8 - 33V
- Odporúčané výstupné napätie: 2 - 27V
- Maximálny výstupný/vstupný prúd: 5A
- Odporúčaný výstupný/vstupný prúd: 1,5A / 2,5A
- Vstupný prúd na prázdno: 45mA/12V až 60mA/5V (v závislosti na vstupnom napätí)
- Pracovná frekvencia: 170kHz
Modul je vybavený obvodom FP5139 a je ideálny pre vývojové a testovacie aplikácie. Obsahuje základné filtračné kondenzátory pre prúdy do 1800mA. Pri použití s vyššími prúdmi je nutné pridať externé kondenzátory s väčšou kapacitou.
