Modul nastaviteľného zdroja STEP-DOWN a STEP-UP 4 - 30V / 0,5 - 30V 2A (3A)
Katalógové číslo:
460M004500
Univerzálny modul pre nastavenie napätia 4 - 30V, výstup 0,5 - 30V, rozmery 55x30mm. Celý popis
4,43 €
bez DPH: 3,60 €
Na sklade > 25 ks
Možnosti doručenia
Skladem na prodejně
AME Hradec Králové

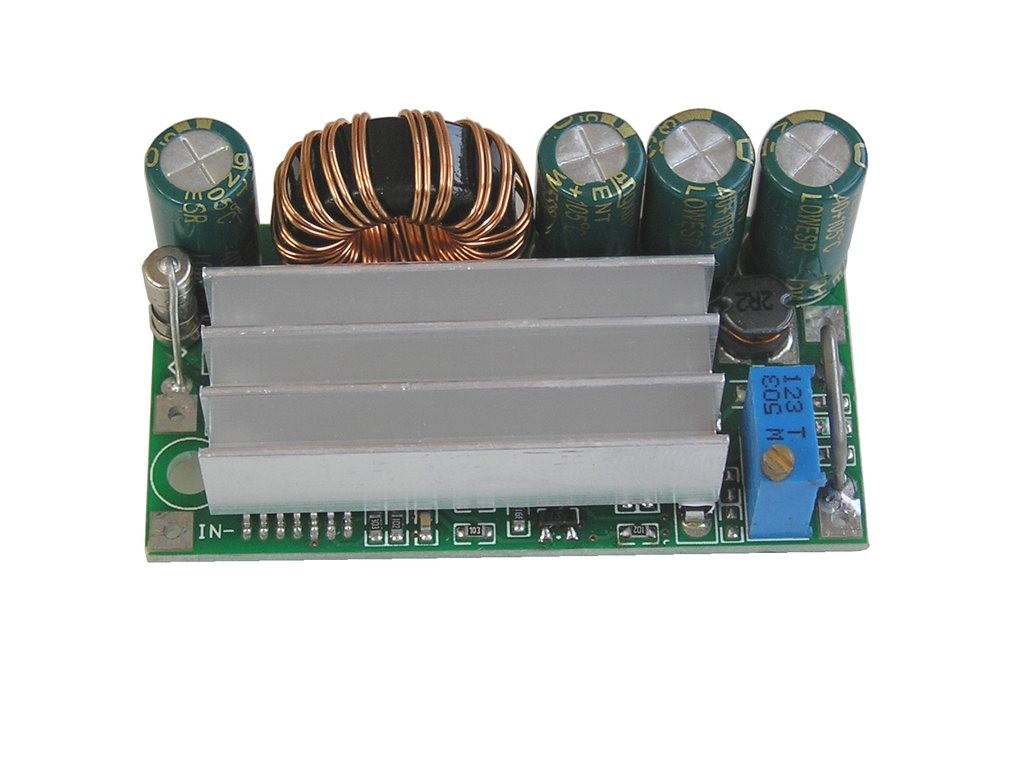

Modul nastaviteľného zdroja STEP-DOWN a STEP-UP 4 - 30V / 0,5 - 30V 2A (3A)
Uin 4 - 30V, Uout 0,5 - 30V, rozmer dosky 55x30mm.
Tento modul impulzného zdroja ponúka plynulý prechod medzi režimami step-up a step-down. Výstupné napätie je možné jednoducho nastavovať pomocou viacotáčkového trimru umiestneného na doske. Minimálny rozdiel medzi vstupným a výstupným napätím pre zachovanie účinnosti je 2V. Pri nižšom rozdiele napätia prechádza modul do lineárneho režimu, čo neovplyvňuje výstup. Maximálny výkon modulu je obmedzený na približne 30W v závislosti na veľkosti cievok a výstupný prúd v režime step-up je lineárne obmedzený.
Technické parametre:
Modul je vybavený obvodom XL6009 a je ideálny pre vývojové a testovacie aplikácie. Obsahuje základné filtračné kondenzátory pre prúdy do 1A, pre vyššie prúdy je odporúčané pridať externé kondenzátory s kapacitou 470uF.
Uin 4 - 30V, Uout 0,5 - 30V, rozmer dosky 55x30mm.
Tento modul impulzného zdroja ponúka plynulý prechod medzi režimami step-up a step-down. Výstupné napätie je možné jednoducho nastavovať pomocou viacotáčkového trimru umiestneného na doske. Minimálny rozdiel medzi vstupným a výstupným napätím pre zachovanie účinnosti je 2V. Pri nižšom rozdiele napätia prechádza modul do lineárneho režimu, čo neovplyvňuje výstup. Maximálny výkon modulu je obmedzený na približne 30W v závislosti na veľkosti cievok a výstupný prúd v režime step-up je lineárne obmedzený.
Technické parametre:
- Vstupné napätie: 4 - 30V
- Výstupné napätie: 0,5 - 30V
- Odporúčaný výstupný prúd v režime STEP DOWN: do 2A
- Maximálny výstupný prúd v režime STEP DOWN: 3A, špičkovo 4A
- Odporúčaný výstupný prúd v režime STEP UP v pomere 1/2: do 1,2A
- Maximálny výstupný prúd v režime STEP UP v pomere 1/2: 2,5A
- Vstupný prúd na prázdno: 35mA/12V až 60mA/5V
- Pracovná frekvencia: 180kHz
Modul je vybavený obvodom XL6009 a je ideálny pre vývojové a testovacie aplikácie. Obsahuje základné filtračné kondenzátory pre prúdy do 1A, pre vyššie prúdy je odporúčané pridať externé kondenzátory s kapacitou 470uF.
