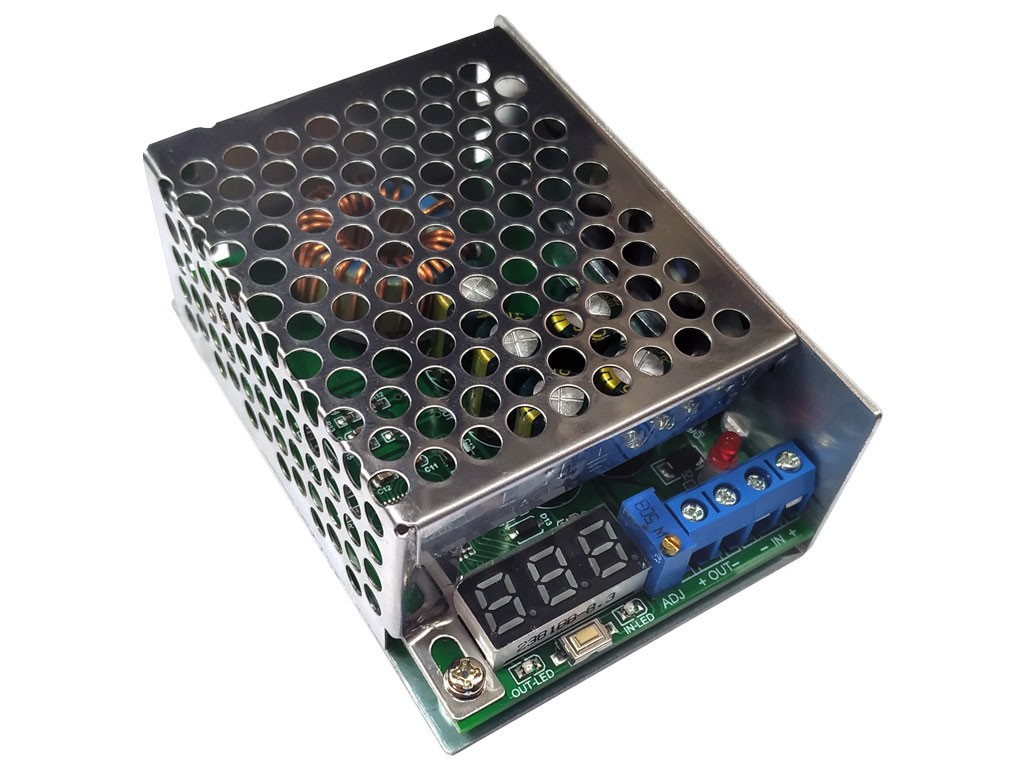

Modul nastaviteľného step-down zdroja 5-30V, 0,8-29V, 250W, 8A s digitálnym voltmetrom
Katalógové číslo:
460M119700
Modul step-down s nastaviteľným napätím 5-30V, max. 8A, rozmery 85x59x32mm. Celý popis
Nedostupné
Modul nastaviteľného step-down zdroja 5-30V, 0,8-29V, 250W, 8A s digitálnym voltmetrom
Univerzálne použiteľný modul impulzného zdroja s vysokou účinnosťou. Tento modul umožňuje nastavenie výstupného napätia pre širokú škálu aplikácií. Výstupné napätie je nastaviteľné pomocou viaceotáčkového trimru umiestneného priamo na doske modulu. Prevádzková teplota modulu závisí na odoberanom prúde, odporúčame používať modul pre aplikácie do 5A, ale zvládne aj krátkodobé zaťaženie výstupným prúdom až 8A (krátkodobé zaťaženie do 10 minút). Modul nie je dimenzovaný pre trvalé zaťaženie maximálnym prúdom. Vstavaný voltmetr umožňuje prepínanie zobrazené hodnoty medzi výstupným a vstupným napätím pomocou tlačítka; dlhším stlačením tlačítka sa displej vypne.
Technické parametre:
Vstupné napätie: 5 - 30V
Výstupné napätie: 1,2 - 29V
Výstupný prúd odporúčaný: do 5A
Výstupný prúd maximálny: 8A
Vstupný prúd na prázdno: typ. 12mA, s vypnutým displejom 7,5mA
Typická účinnosť: 85 - 94%
Teplota modulu pri okolnej teplote 20°C:
Trvalý výstupný prúd:
1,5A - izbová teplota
3,0A - 38°C
5,5A - 47°C
7,0A - 62°C
U tohto modulu sú prepojené vstupné a výstupné mínusové svorky.
