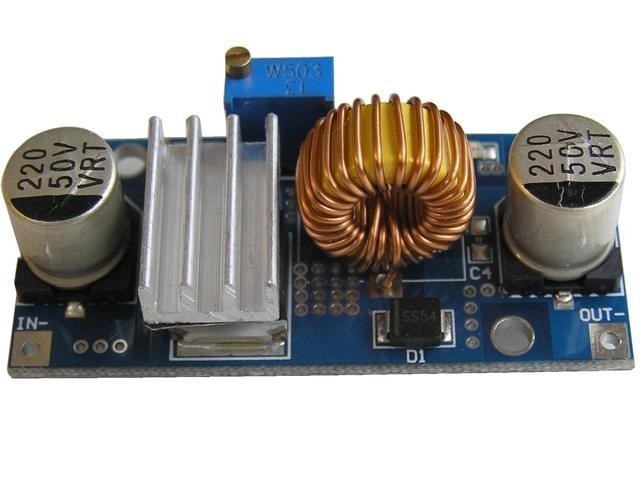

Modul nastaviteľného step-down zdroja 1,2-36V / 2,5A (5A)
Katalógové číslo:
460M066700
Modul step-down zdroja s nastaviteľným výstupom 1,2-36V, max. 5A, rozmery 54x24mm. Celý popis
5,49 €
bez DPH: 4,46 €
Na sklade > 25 ks
Možnosti doručenia
Skladem na prodejně
AME Hradec Králové
Modul nastaviteľného step-down zdroja 1,2-36V / 2,5A (5A)
Modul impulzného zdroja s vysokou účinnosťou je ideálny pre opravy zdrojových častí LCD a Plasma TV, kde nie je možné identifikovať pôvodný obvod. Vďaka nastaviteľnému výstupnému napätiu je modul vhodný pre širokú škálu aplikácií, vrátane nabíjačiek. Výstupné napätie je možné nastaviť pomocou viaceotáčkového trimru na doske modulu. Prevádzková teplota modulu závisí na odoberanom prúde. Odporúčame použitie do 2,5A, pričom modul zvládne krátkodobé zaťaženie až 5A. Nie je určený pre trvalé zaťaženie maximálnym prúdom. Pri trvalom zaťažení 2-2,5A alebo pre krátkodobé plné zaťaženie je súčasťou dodávky malý chladič, ktorý je treba nalepiť na IC.
Technické parametre:
Vstupné napätie: 3,5 - 38V
Výstupné napätie: 1,2 - 36V
Odporúčaný výstupný prúd: do 2,5A
Maximálny výstupný prúd: 5A
Vstupný prúd na prázdno: max. 7mA
Typická účinnosť: 85 - 97%
Použitý obvod: XL4015E1
Zmenená teplota modulu pri okolitnej teplote 20°C, vstupnom napätí 12V a výstupnom napätí 3,3V:
Trvalý výstupný prúd:
0,5A - 30°C
1,0A - 44°C
1,5A - 48°C
2,0A - 52°C
2,5A - 55°C
