Modul meniča STEP-UP / STEP-DOWN 5,5 - 30V / 3A
Katalógové číslo:
460M067200
Značka:
Okystar
Univerzálny modul meniča STEP-UP / STEP-DOWN s nastaviteľným napätím 5,5 - 30V a prúdom 3A. Celý popis
11,39 €
bez DPH: 9,26 €
Na sklade 1 ks
Možnosti doručenia
Skladem na prodejně
AME Hradec Králové
Modul meniča STEP-UP / STEP-DOWN 5,5 - 30V / 3A

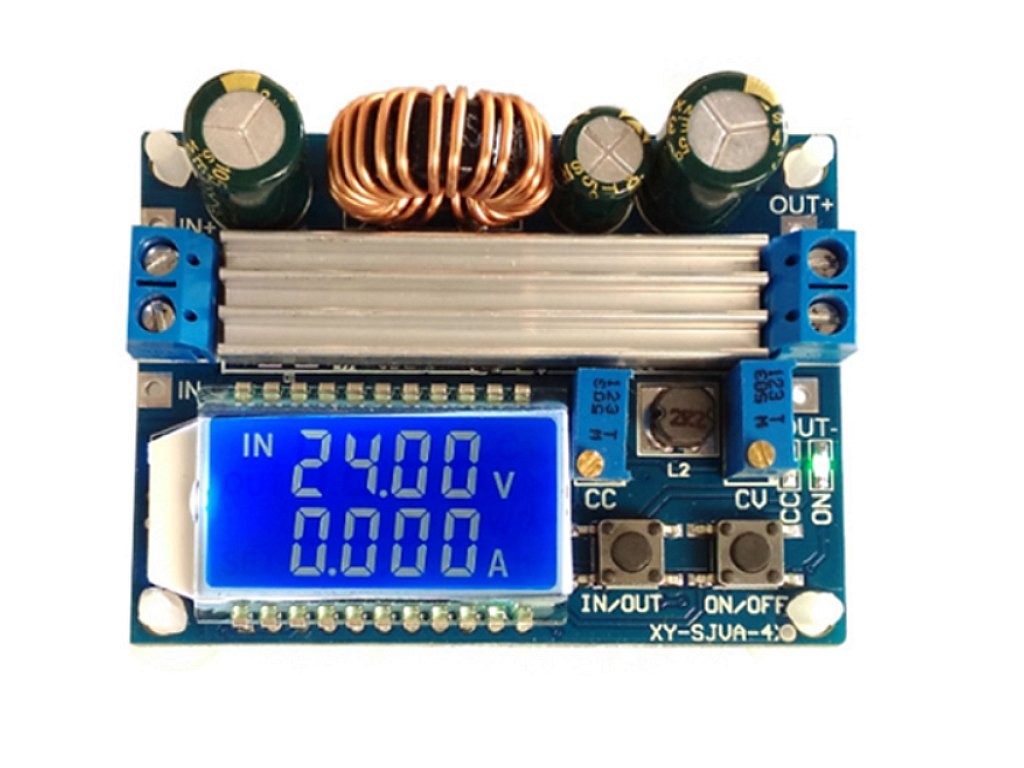

Univerzálny modul impulzného zdroja STEP-UP / STEP-DOWN s vysokou účinnosťou a digitálnym meraním vstupného alebo výstupného napätia priamo na doske. Prepínanie zobrazovaného napätia sa vykonáva pomocou tlačidla vedľa LED displeja. Vďaka dobre nastaviteľnému výstupnému napätiu je modul vhodný pre širokú škálu aplikácií a umožňuje obmedzenie maximálneho výstupného prúdu, ktoré sa dá nastaviť pomocou viacetáčkového trimru. Modul umožňuje režim CV / CC, minimálne obmedzenie výstupného prúdu je 100mA. Výstupné napätie je nastaviteľné pomocou viacetáčkového trimru osadeného priamo na doske modulu. Prevádzková teplota modulu je závislá na odoberanom prúde; odporúčame aplikácie do 2A, ale modul dokáže bez problémov zvládnuť aj krátkodobé zaťaženie výstupným prúdom 4A. Modul plynule prechádza z režimu STEP-UP do režimu STEP-DOWN a naopak. Modul nie je dimenzovaný pre trvalé zaťaženie maximálnym prúdom a nie je určený pre prevádzkové obmedzenie minimálneho prúdu v režime CC pod 150mA.
Technické parametre:
Vstupné napätie: 4,3 - 32V
Výstupné napätie: 5 - 35VMaximálny výstupný prúd: 3A
Krátkodobý výstupný prúd: 4A
Výstupné zvlnění: 50mV / 1A
Vstupný prúd na prázdno: typ. 45mA
Typická účinnosť: 85 - 94%
Univerzálny modul impulzného zdroja STEP-UP / STEP-DOWN s vysokou účinnosťou a digitálnym meraním vstupného alebo výstupného napätia priamo na doske. Prepínanie zobrazovaného napätia sa vykonáva pomocou tlačidla vedľa LED displeja. Vďaka dobre nastaviteľnému výstupnému napätiu je modul vhodný pre širokú škálu aplikácií a umožňuje obmedzenie maximálneho výstupného prúdu, ktoré sa dá nastaviť pomocou viacetáčkového trimru. Modul umožňuje režim CV / CC, minimálne obmedzenie výstupného prúdu je 100mA. Výstupné napätie je nastaviteľné pomocou viacetáčkového trimru osadeného priamo na doske modulu. Prevádzková teplota modulu je závislá na odoberanom prúde; odporúčame aplikácie do 2A, ale modul dokáže bez problémov zvládnuť aj krátkodobé zaťaženie výstupným prúdom 4A. Modul plynule prechádza z režimu STEP-UP do režimu STEP-DOWN a naopak. Modul nie je dimenzovaný pre trvalé zaťaženie maximálnym prúdom a nie je určený pre prevádzkové obmedzenie minimálneho prúdu v režime CC pod 150mA.
Technické parametre:
Vstupné napätie: 4,3 - 32V
Výstupné napätie: 5 - 35V
Krátkodobý výstupný prúd: 4A
Výstupné zvlnění: 50mV / 1A
Vstupný prúd na prázdno: typ. 45mA
Typická účinnosť: 85 - 94%
