LCD modul zdroj 17PW25-4 SMPS BOARD Vestel 23012666 17PW823 23136916
Katalógové číslo:
410M030401
LCD modul zdroj pre TV 26-32" Vestel chasis PW25_62-2. Celý popis
10,87 €
bez DPH: 8,84 €
Na sklade 1 ks
Možnosti doručenia
Skladem na prodejně
AME Hradec Králové

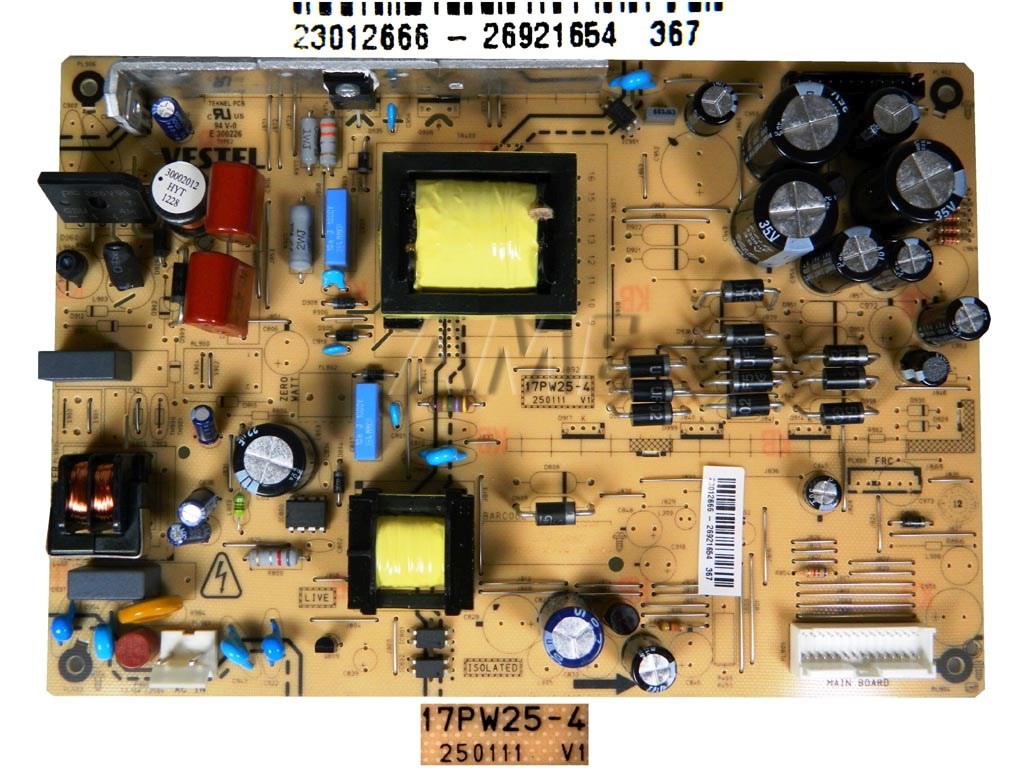

LCD modul zdroj 17PW25-4 SMPS BOARD Vestel 23012666 17PW823 23136916
Kompatibilný s LCD TV 26 - 32" chasis Vestel PW25_62-2
Tento LCD modul zdroj je určený pre televízory s chasis Vestel PW25_62-2. Tento model už nie je dodávaný a je nahradený funkčne identickou doskou s objednávacím číslom 410M030400.
Technické parametre:
- Typ: LCD modul zdroj
- Model: 17PW25-4
- Náhradný model: 410M030400
- Napätie: +24V (po úprave)
Pre niektoré prístroje je nutné dosku doplniť sekciou pre +24V. K tomu je potrebné osadiť komponenty:
- D881 = UF5404
- C961 + C962 = 1000uF/35V
- Prepojka S810
Prepojky S826 a S828 neosazujte podľa nákresu, ale osadíte ich od kraja do kraja. Po tejto úprave je doska zaměnitel'ná a poskytuje i napätie +24V.
