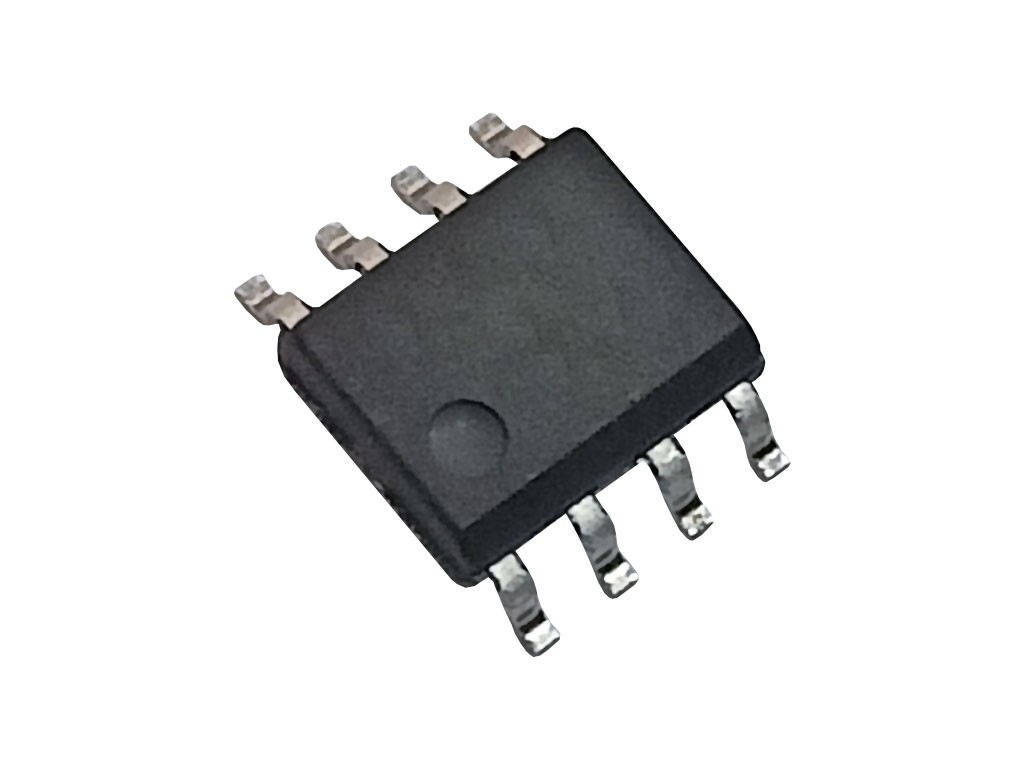

AP5056 SOP-8 Riadiaci obvod na nabíjanie Li-ion batérií
Katalógové číslo:
3000245800
AP5056 je riadiaci obvod na nabíjanie Li-ion batérií s nastaviteľným prúdom a tepelnou reguláciou. Celý popis
3,31 €
bez DPH: 2,69 €
Na sklade 18 ks
Možnosti doručenia
Skladem na prodejně
AME Hradec Králové
3,31 €
AP5056 SOP-8 Riadiaci obvod na nabíjanie Li-ion batérií
AP5056 je integrovaný obvod určený na nabíjanie lithium-iontových batérií s funkciami konštantného prúdu a konštantného napätia.
Vďaka puzdru SOP8 s chladičom na spodnej strane a nízkemu počtu externých súčiastok je AP5056 ideálny pre prenosné aplikácie. Obvod podporuje napájanie z USB aj z adaptéru.
Vnútorná architektúra PMOSFET a obvod proti spätnému vybíjaniu eliminujú potrebu externých izolačných diód.
Tepelná spätná väzba automaticky reguluje nabíjací prúd, aby sa minimalizovalo prehriatie čipu pri vysokom výkone alebo okolnej teplote.
Nabíjacie napätie je pevne nastavené na 4.2 V, pričom nabíjací prúd sa dá nastaviť externé pomocou rezistora. AP5056 automaticky ukončuje nabíjací cyklus, keď nabíjací prúd klesne na 1/10 nastavené hodnoty po dosiahnutí konečného plávajúceho napätia.
Po odpojení vstupného napätia prechádza AP5056 do nízkoprúdového stavu, ktorý znižuje samovybíjací prúd batérie na menej než 2uA. Môže sa taktiež aktivovať režim vypnutia, ktorý znižuje napájací prúd na 50uA.
Medzi ďalšie funkcie patrí detekcia teploty batérie, blokovanie podpätia, automatické opätovné nabíjanie a dva stavové piny LED na indikáciu nabíjania a konca.
- Nastaviteľný nabíjací prúd až 1000 mA
- Externé tranzistory MOSFET, snímacie rezistory a blokovacie diódy nie sú potrebné
- Kompletná lineárna nabíjačka pre jednorázové batérie LiPo v puzdre SOP
- Nabíjanie konštantným prúdom/napätím a tepelná regulácia
- Riadenie nabíjania jednej lithium-iontovej batérie priamo z portu USB
- Prednastavené nabíjacie napätie 4.2 V ± 1 %
- Monitorovanie výstupného nabíjacieho prúdu
- Dvojitý výstup stavu nabíjania, indikácia bez batérie a indikácia poruchy
- Ukončenie nabíjacieho prúdu 1/10
- Napájací prúd 50uA v režime vypnutia
- Prahové napätie trickle nabíjania 2.9 V
- Mäkky štart na obmedzenie rozbehového prúdu
- Funkcia sledovania teploty batérie
Oblasti použitia:
- Mobilné telefóny
- PDA
- MP3
- MP4
- Nabíjačky
- Bluetooth zariadenia
- GPS navigátory
